Nacelle : Verrou de Capot et sa clé (Rotary Latch)

Merci aux nombreux contributeurs pour leurs photos et autorisation d'utilisation, et tout particulièrement à Eric.

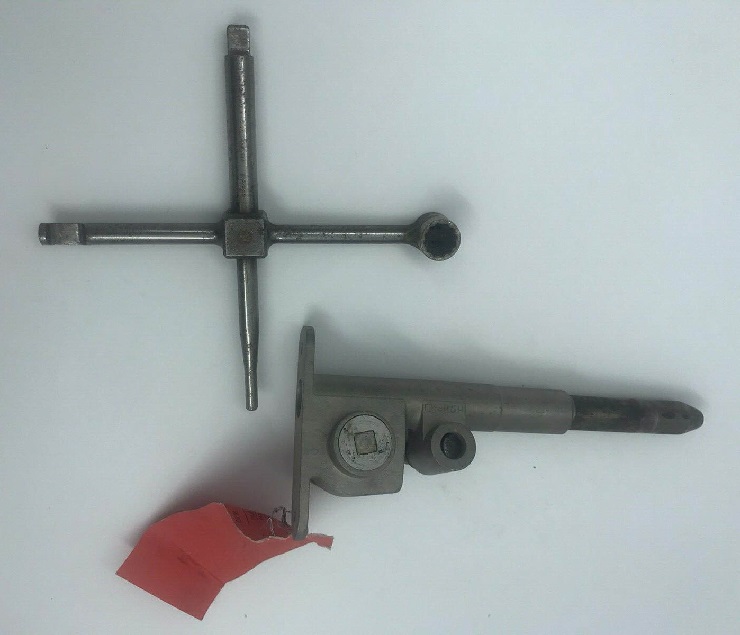

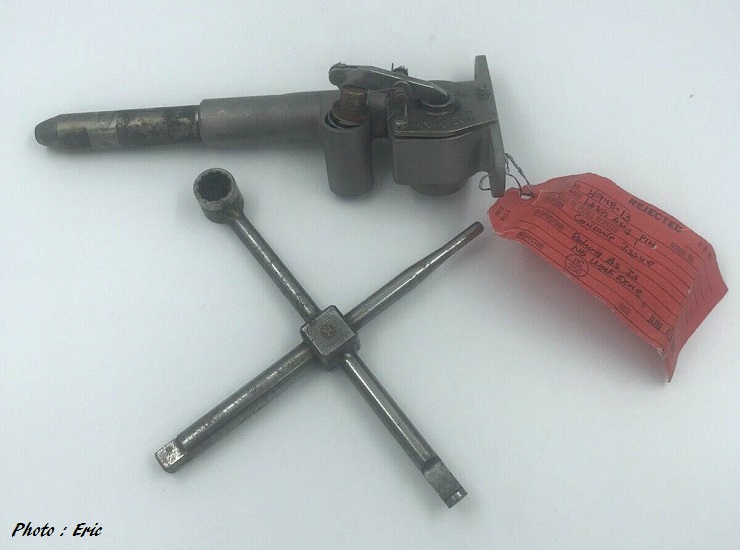

Verrou de Capot et sa Clé.
Dimensions : 23 cm x 10.2 x 6 cm

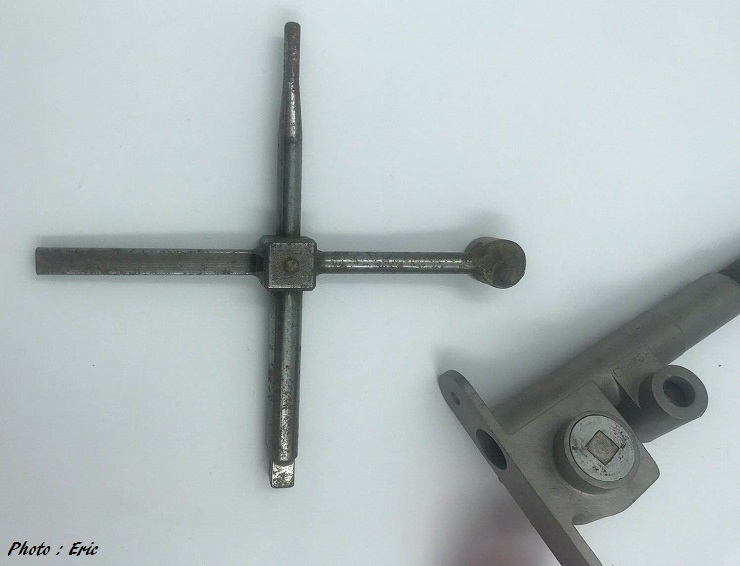

Dimensions clé : 19 x 18 cm



Nacelles : Verrou de Capot et sa clé Indicateur Pression Réservoir (Rotary Latch)

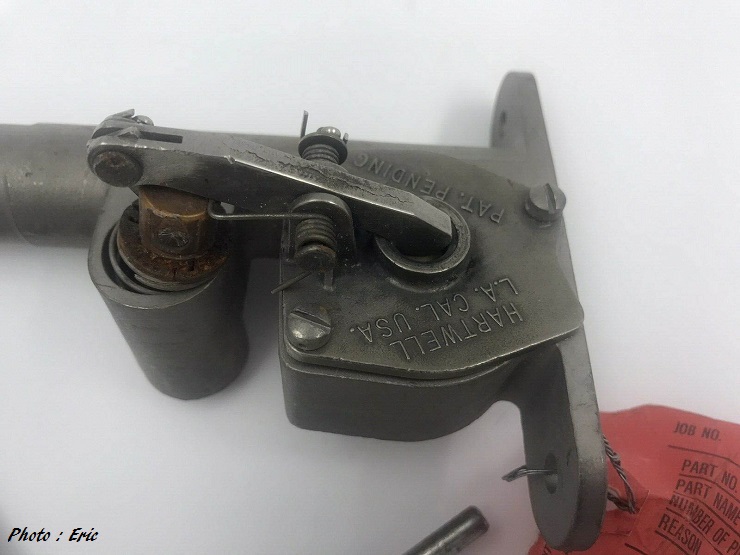

La pièce actionnée en mode vérouillée vient également positionner un témoin visuel de bonne position.



Nacelles : Verrou de Capot et sa clé Indicateur Pression Réservoir (Rotary Latch)



Nacelles : Verrou de Capot et sa clé Indicateur Pression Réservoir (Rotary Latch)



Nacelles : Verrou de Capot et sa clé Indicateur Pression Réservoir (Rotary Latch)



Nacelles : Verrou de Capot et sa clé Indicateur Pression Réservoir (Rotary Latch)

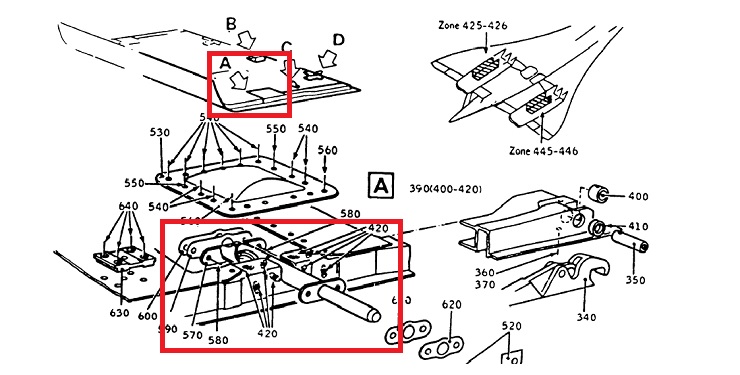

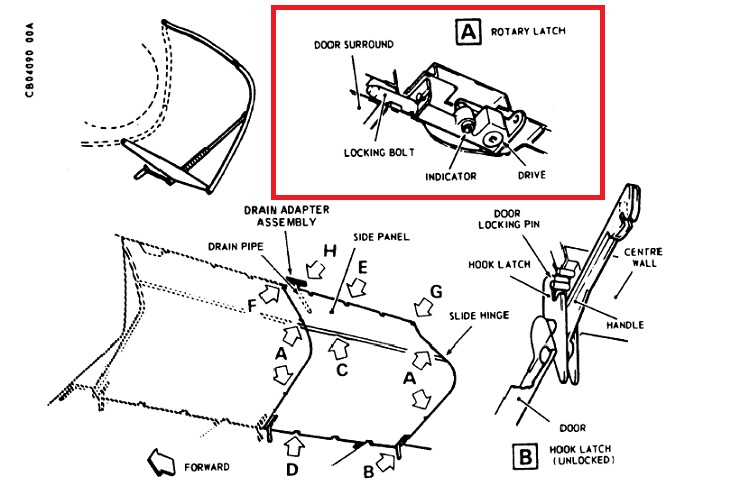

Pour les mordus de technique, vous trouverez 2 schémas de cette pièce à suivre.

IPC 54-32-20 (Figure20) + MM 54-32-12 (Page 404)



Nacelles : Verrou de Capot et sa clé Indicateur Pression Réservoir (Rotary Latch)



Nacelles : Verrou de Capot et sa clé Indicateur Pression Réservoir (Rotary Latch)



François

09/11/2021
