Aile : Carénage servocommande élevon (médian + externe)

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.

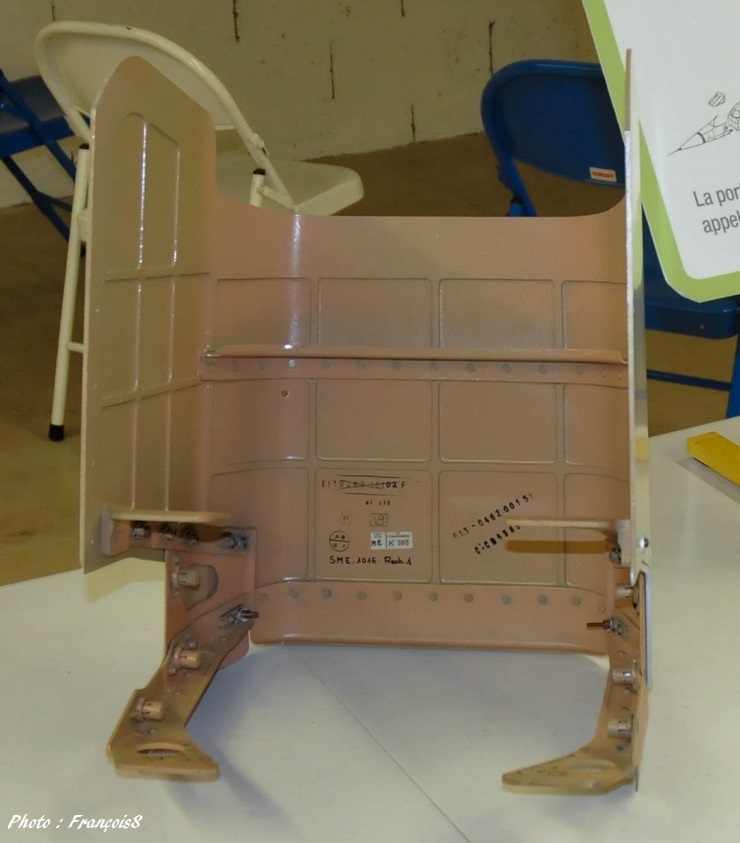

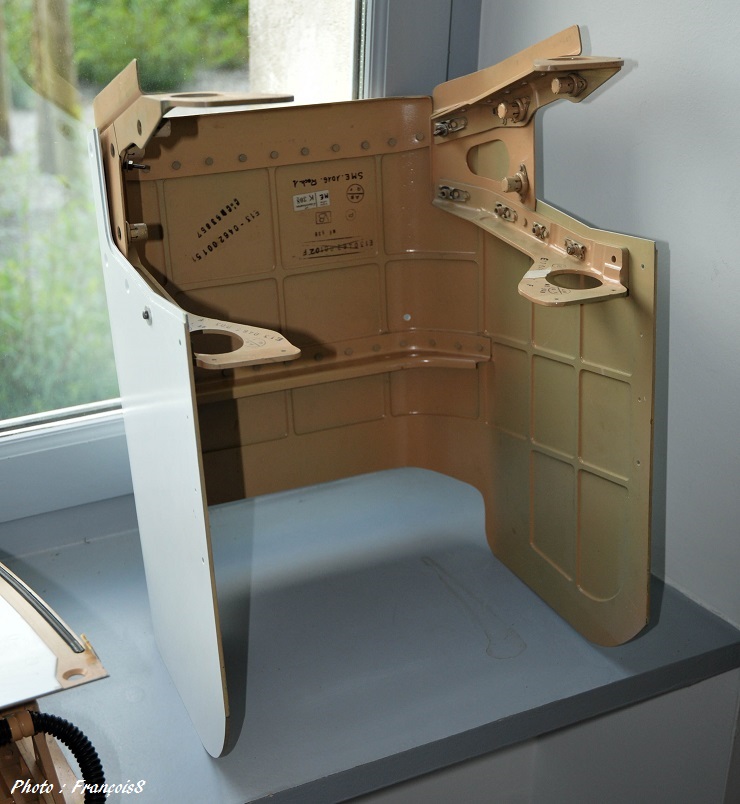

Voici un carénage profilé de servocommande d'élevon de Concorde.

La réalisation de cette pièce illustre tout le savoir faire aéronautique et les nombreuses avancées techniques rendues possibles via le programme Concorde.

La pièce maîtresse est réalisée en aluminium usinée à plat dans la masse, puis cintrée sur des matrices spécifiques pour lui donner sa forme finale assez complexe.

La pièce reçoit ensuite quelques renforts rivetés ainsi que quelques autres éléments démontables, dont nous reparlerons plus loin.



Aile : Carénage servocommande élevon


Aile : Carénage servocommande élevon

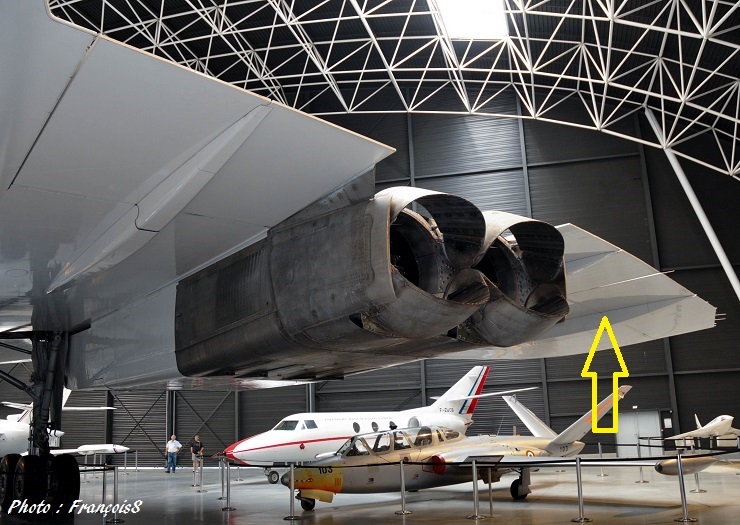

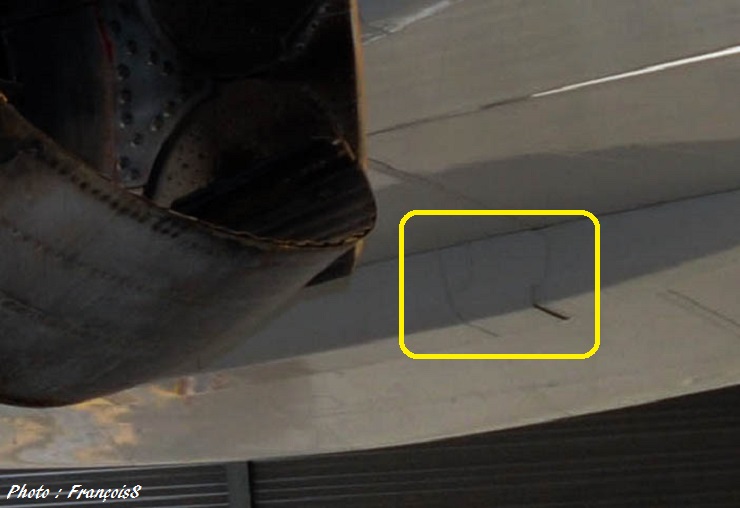

Voici exactement où se trouve cette pièce sur un Concorde.

Carénage des élevons médians et externes.



Aile : Carénage servocommande élevon



Aile : Carénage servocommande élevon

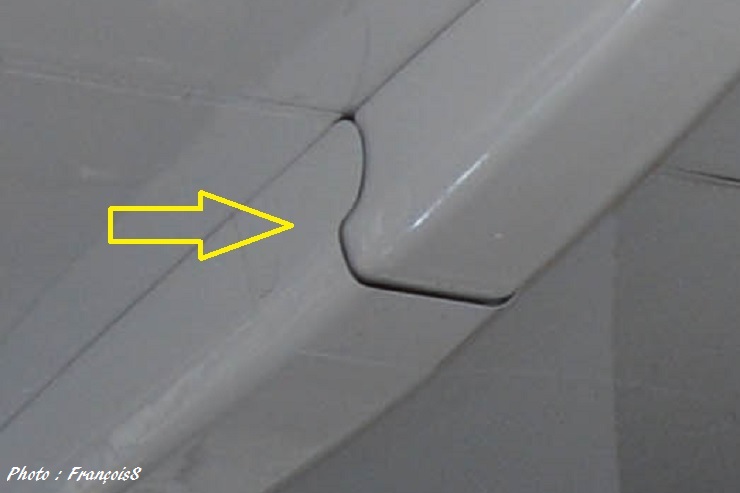

Le carénage d'élevon interne, bien que sa fonction soit totalement identique, diffère très légèrement en forme.

Voir avec la photo suivante.



Aile : Carénage servocommande élevon



Ces carénages, situés côté aile, cachent en-dessous la servocommande permettant d'actionner les élevons.

La forme est particulièrement travaillée car il s'agit d'un élément situé pile à l'articulation de l'élevon.

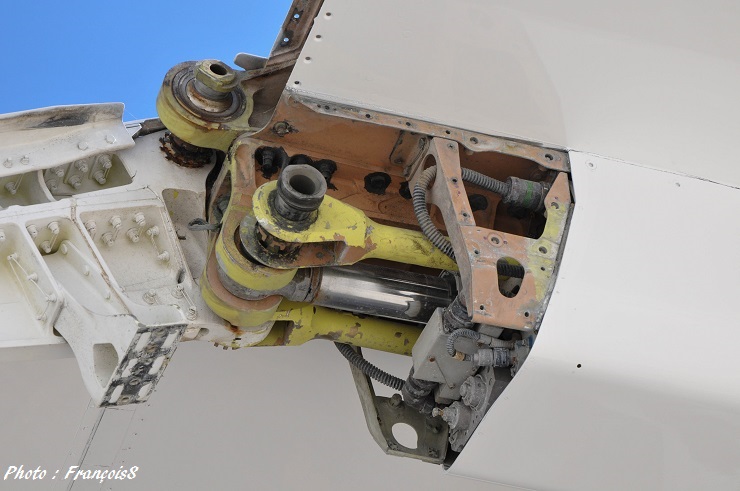

Sur cette photo très intéressante (si, si, j'insiste vraiment très intéressante !) prise à Toulouse, vous voyez notre carénage en question retiré, laissant apparaître le vérin de servocommande d'élevon.

Preuve en est aussi que notre carénage comprend plusieurs parties démontables, revenez sur la toute première photo et vous constaterez alors ce qui est resté en place ici.



Aile : Carénage servocommande élevon

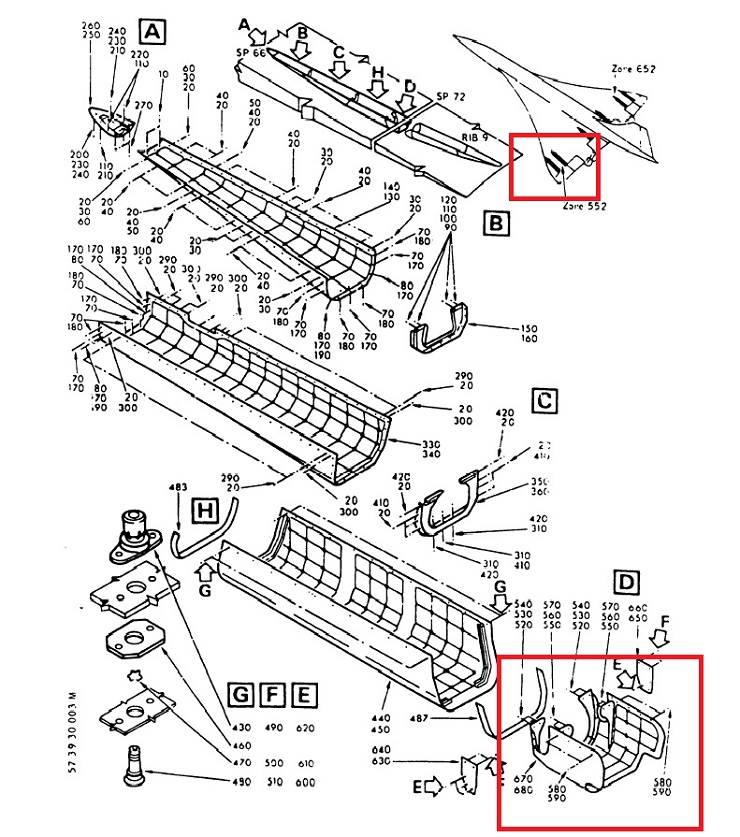

Pour les mordus de technique, vous trouverez un schéma de cette pièce dans l'IPC 57-39-30 (figure3)



Aile : Carénage servocommande élevon



Merci à Marcel et André pour leurs contributions.

François

05/10/2021
