Panels signalétiques des porte-fusibles

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.

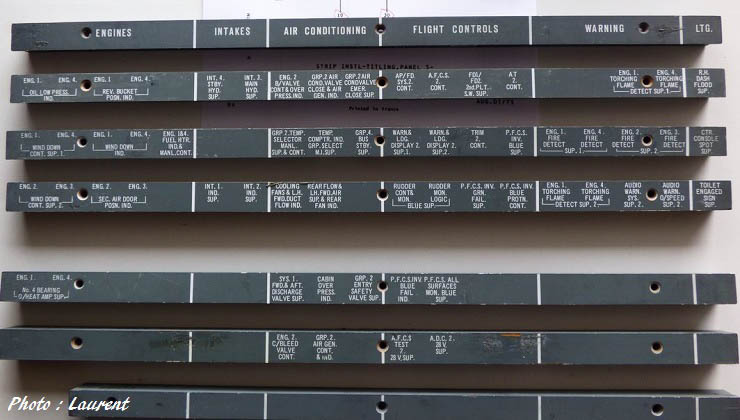

Voici un ensemble de réglettes signalétiques des portes-fusibles.

Un Concorde dispose d'un nombre très important de circuits électriques.

Il faut donc rapidement savoir les identifier et aussi pouvoir les isoler si nécessaire.

Le membre d'équipage le plus à même à pouvoir le faire est l'OMN, tous les fusibles étant situés à portée de mains.



Panels signalétiques des porte-fusibles

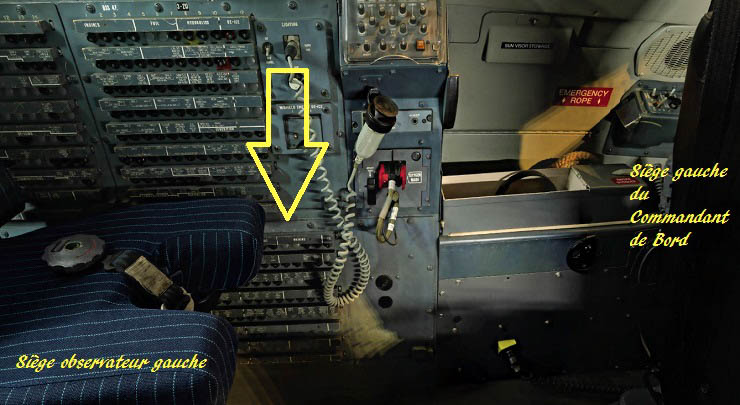

Voici exactement où se trouvent toutes ces pièces dans un cockpit de Concorde.

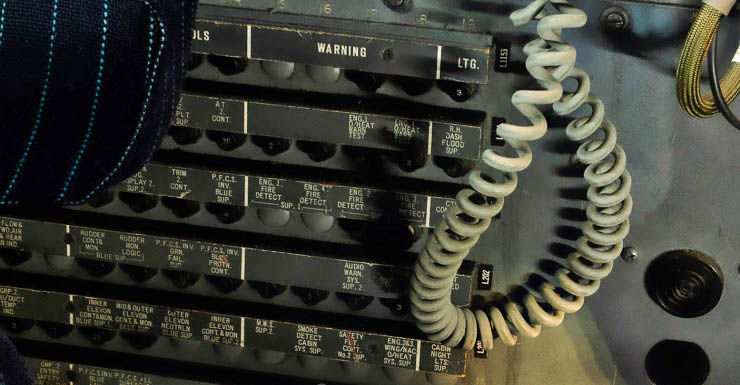

Côté gauche du cockpit, juste derrière le siège du Commandant de Bord.



Panels signalétiques des porte-fusibles


Panels signalétiques des porte-fusibles

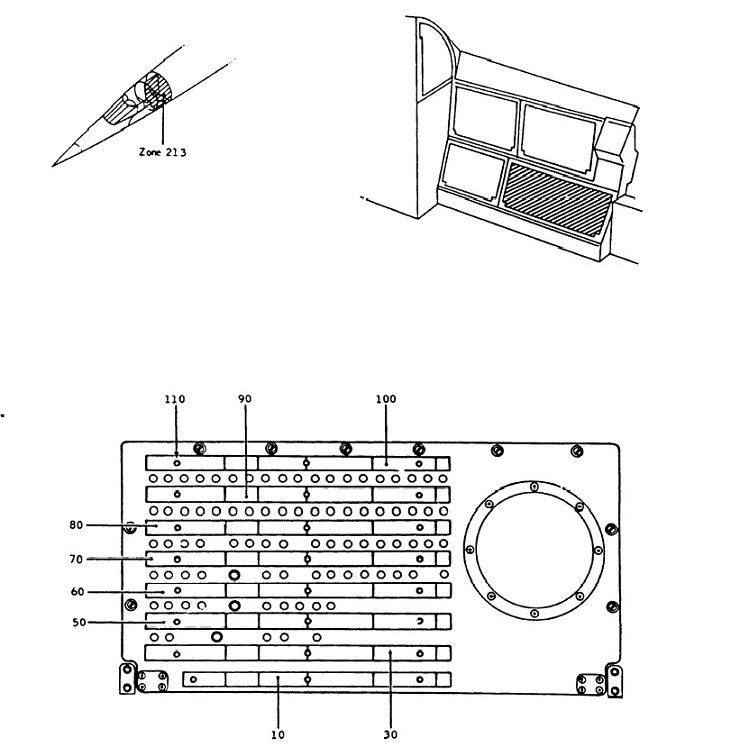

Pour les mordus de technique, vous trouverez un schéma de cette pièce dans l'IPC 33-16-10 (figure7)



Panels signalétiques des porte-fusibles



Un grand merci à Laurent pour sa contribution (Envoi des photos + autorisation d'utilisation).

François

04/10/2021
