Olympus 593 : Vaporisateur dans chambre de combustion (vaporiser)

Merci aux nombreux contributeurs pour leurs photos et autorisation d'utilisation.

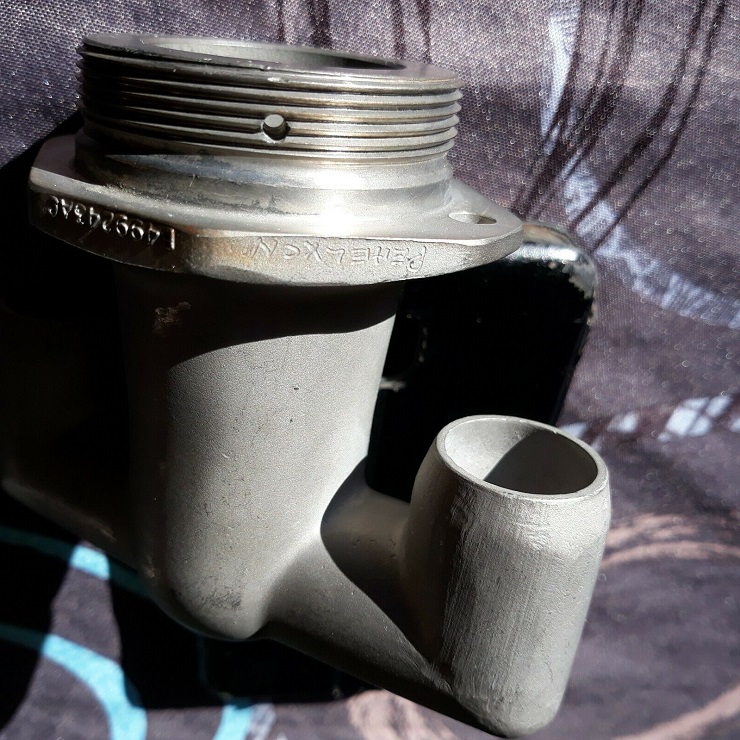

Voici un élément vaporisateur, pièce que l'on retrouve 16 fois dans la chambre de combustion d'un réacteur Olympus 593 (Sur la version à 8 chambres séparées mais reliées entre elles. )



Extrait de la doc Olympus 593 : "Dans des conditions de ralenti du moteur simulées, les deux mécanismes de chauffage du carburant à l'intérieur de la paroi du vaporisateur et du flux d'air se combinent pour produire un efflux hautement vaporisé."

Les 16 vaporisateurs sont volontairement à contre le flux de gaz.

Composées de Nickel ces pièces étaients assez fragiles sur un réacteur.

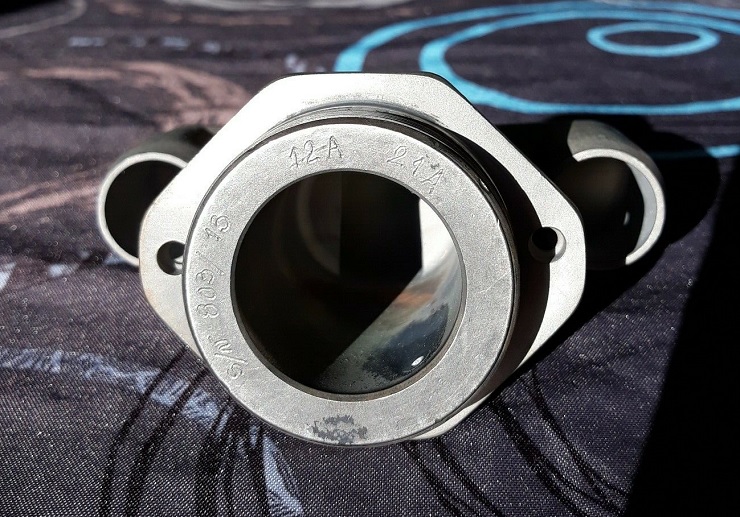

Olympus 593 : Vaporiseur dans chambre de combustion (vaporiser)

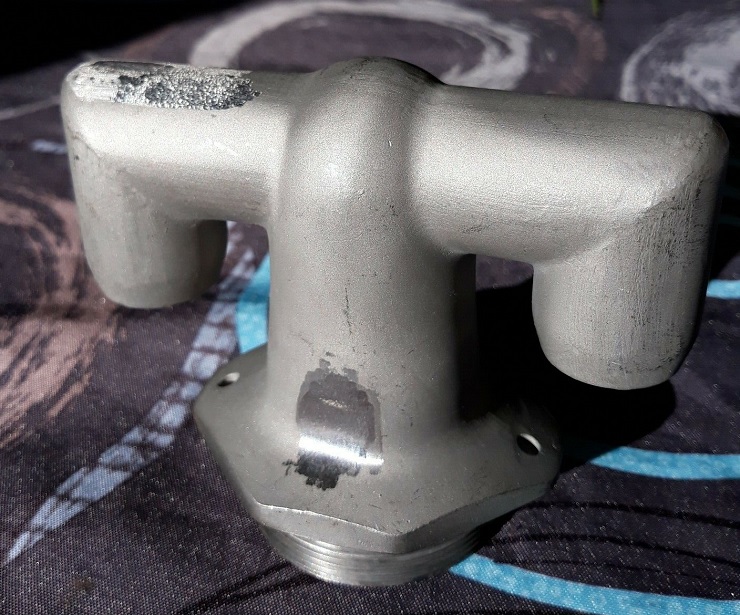

Olympus 593 : Vaporiseur dans chambre de combustion (vaporiser)



Olympus 593 : Vaporiseur dans chambre de combustion (vaporiser)

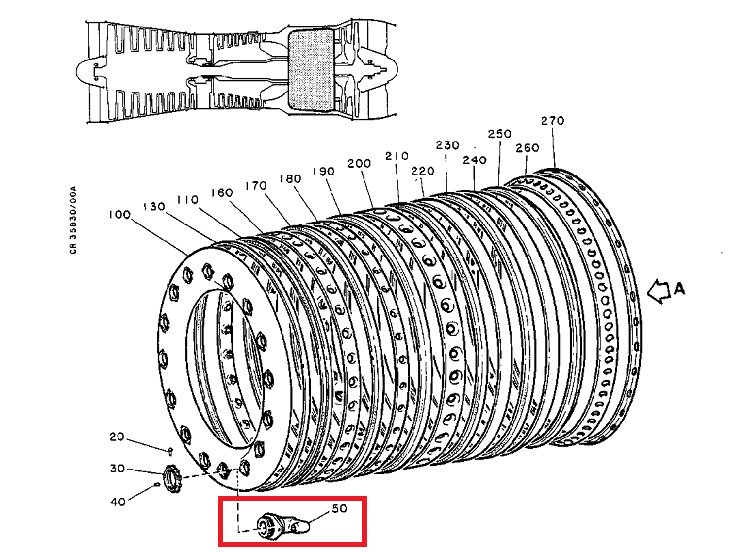

Pour les mordus de technique, vous trouverez un schéma de cette pièce à suivre dans la documentation réacteur Olympus 593 IPC Overhaul - 72-41-01



Olympus 593 : Vaporiseur dans chambre de combustion (vaporiser)
