Ailette 3ème étage Compresseur HP (HP Compressor Blade - Stage3)

Merci aux nombreux contributeurs pour leurs photos et autorisation d'utilisation.

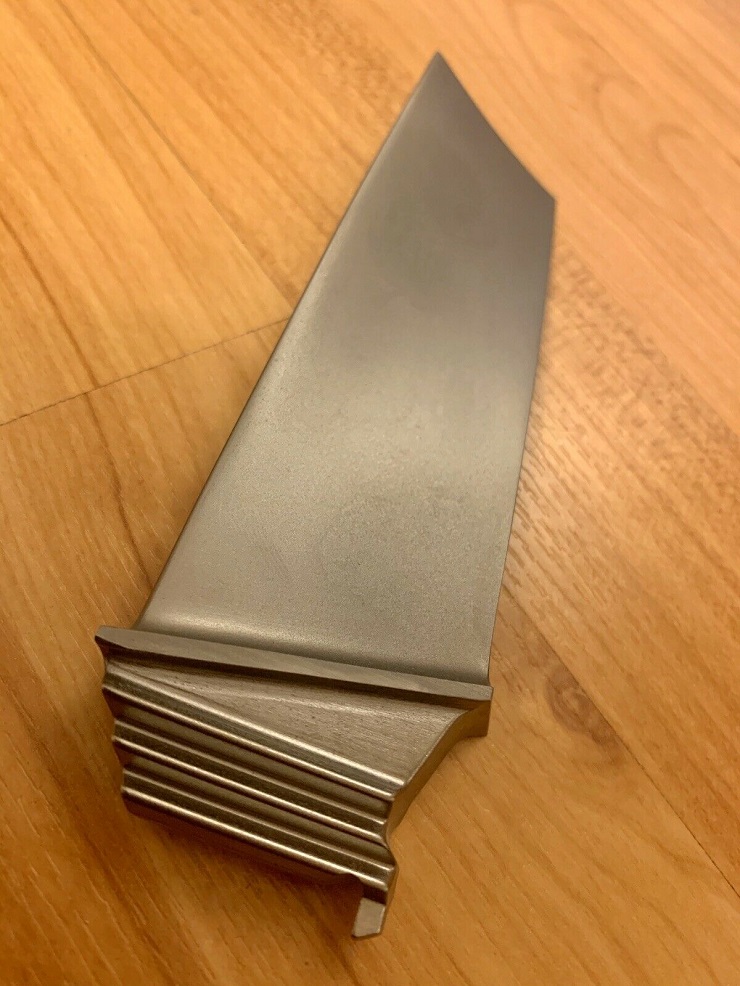

Ailette du 3ème étage Compresseur Haute Pression d'un réacteur Olympus 593.

Un réacteur Olympus 593 comprend 7 étages Basse Pression + 7 autres Haute Pression.

L'air passe successivement dans tous ces étages, fortement compressé et échauffé donc, avant de pénétrer dans la chambre de combustion pour y être mélanger et enflammé avec le kérosène injecté.

Cette ailette est située sur le 3ème étage tournant du compresseur Haute Pression.



Ailette 3ème étage Compresseur HP (HP Compressor Blade - Stage3)

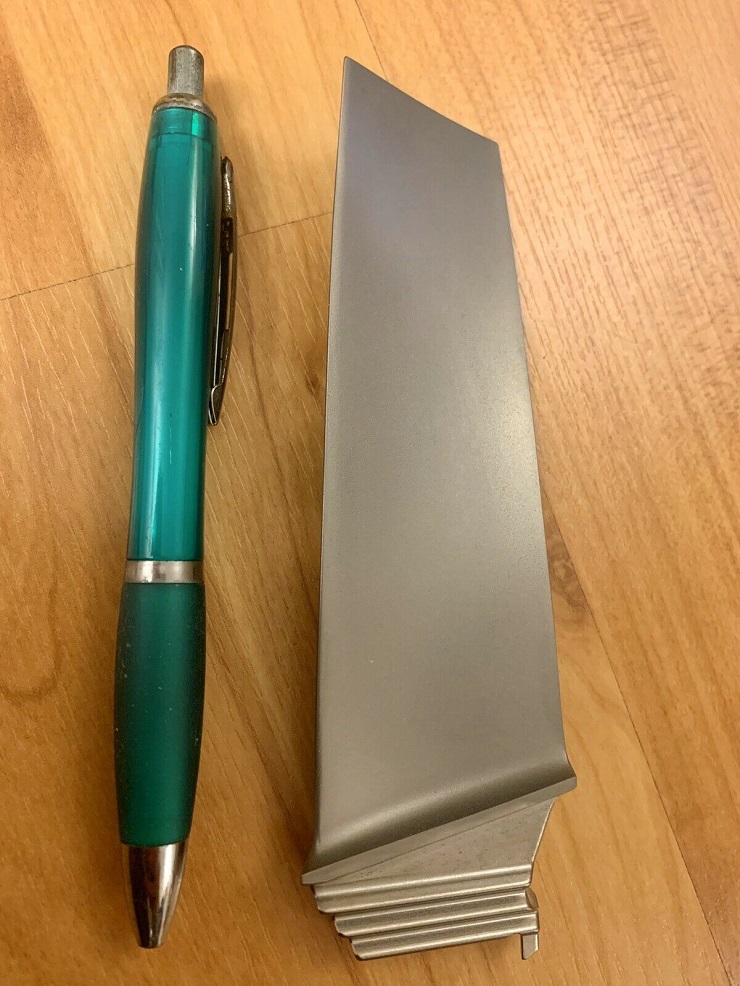

Voici une petite idée de sa taille, en comparaison avec celle d'un stylo.



Ailette 3ème étage Compresseur HP (HP Compressor Blade - Stage3)

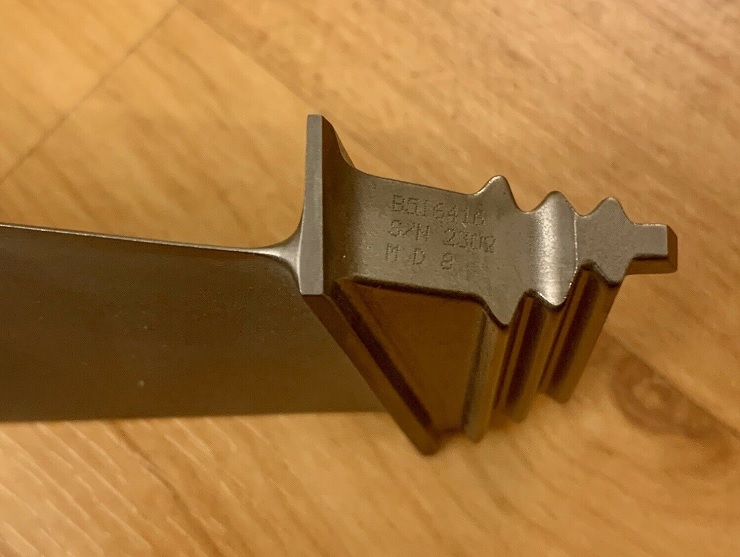

Fixation en pied de sapin



Ailette 3ème étage Compresseur HP (HP Compressor Blade - Stage3)



Voici où se trouve cette ailette sur le réacteur Olympus 593 - 3ème étage du Compresseur Haute Pression.



Ailette 3ème étage Compresseur HP (HP Compressor Blade - Stage3)

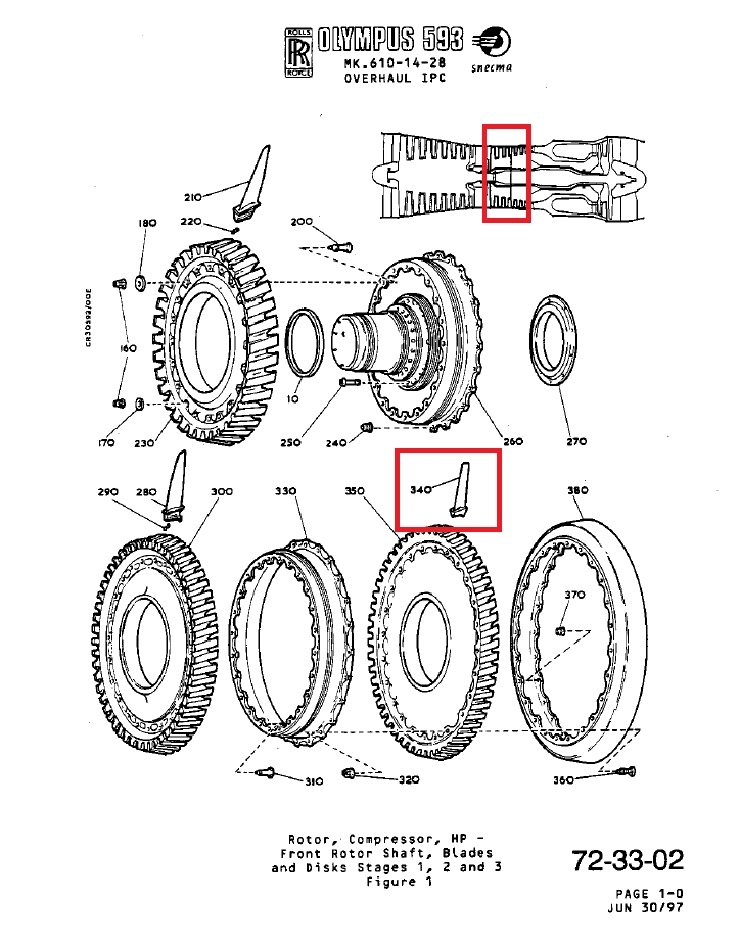

Et notre ailette, bien visible, sur ce schéma

Désolé ce schéma montre le réacteur orienté dans l'autre sens cette fois, par rapport à la photo précédente.



Ailette 3ème étage Compresseur HP (HP Compressor Blade - Stage3)


Page complémentaire pour quelques autres explications sur le réacteur Olympus 593.

François
