Identification des pièces Concorde

Retour sommaire identification des pièces - Pièce précédente - Pièce suivante

Nacelle : Trompe à air - échangeur primaire

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.



Une pièce à identifier dans le chapitre "conditionnement d'air" de Concorde.

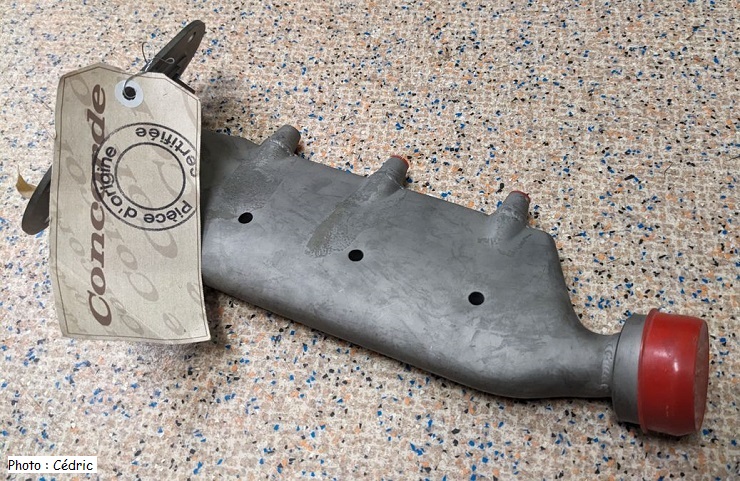

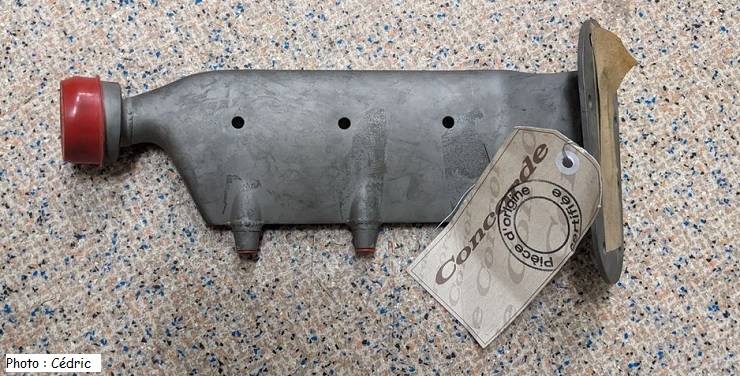

Il s'agit d'une trompe à air située sur l'un des échangeurs primaires.

Les trompes à air (Jet Pump) assurent le débit d'air à travers les échangeurs primaires (comme les secondaires) quand le train d'atterrissage est en position sorti.

Merci à Cédric pour toutes ses photos envoyées et autorisations d'utilisation.

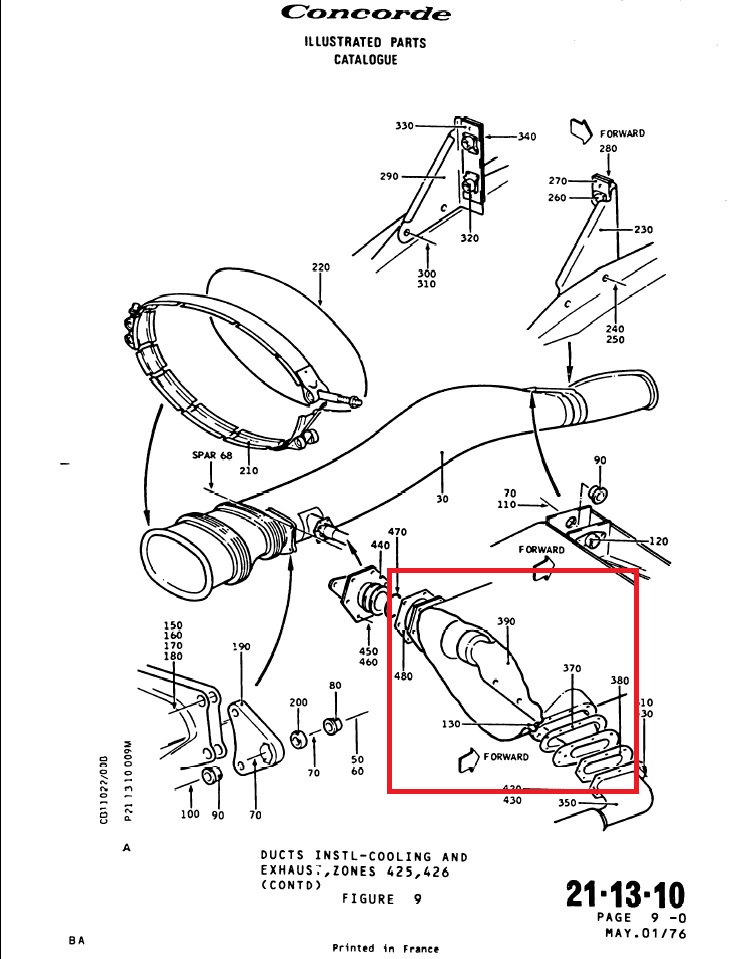

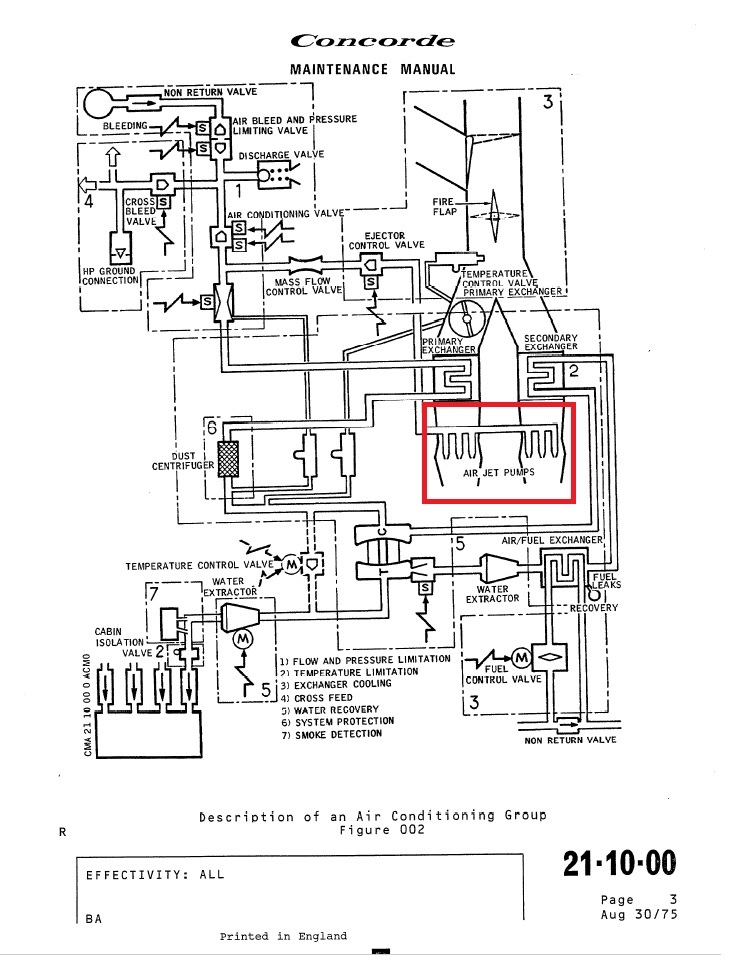

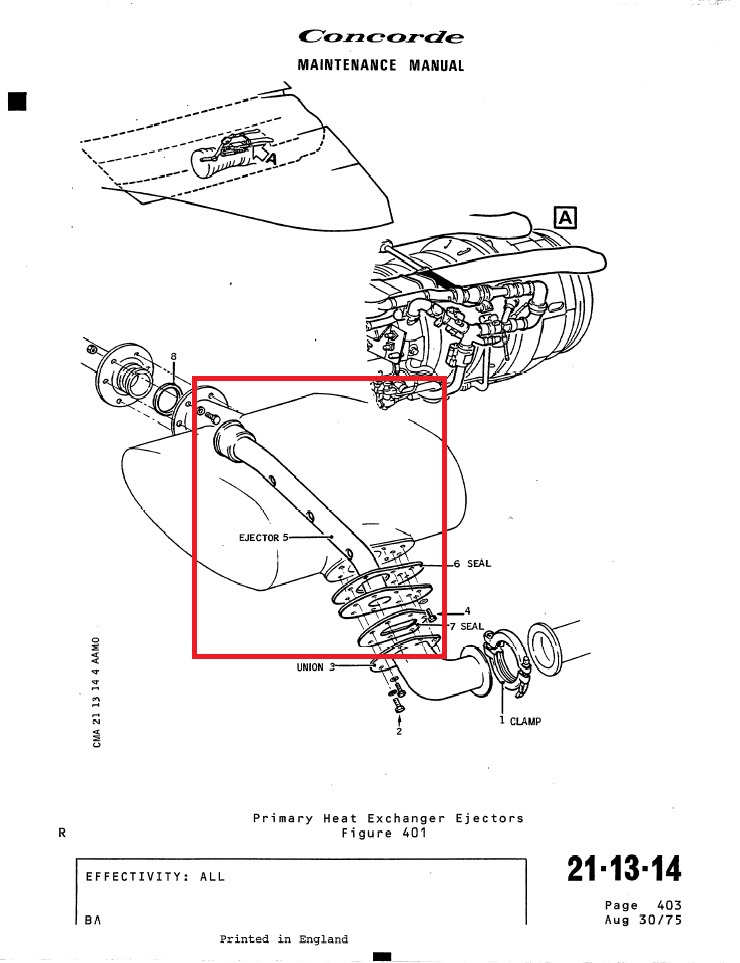

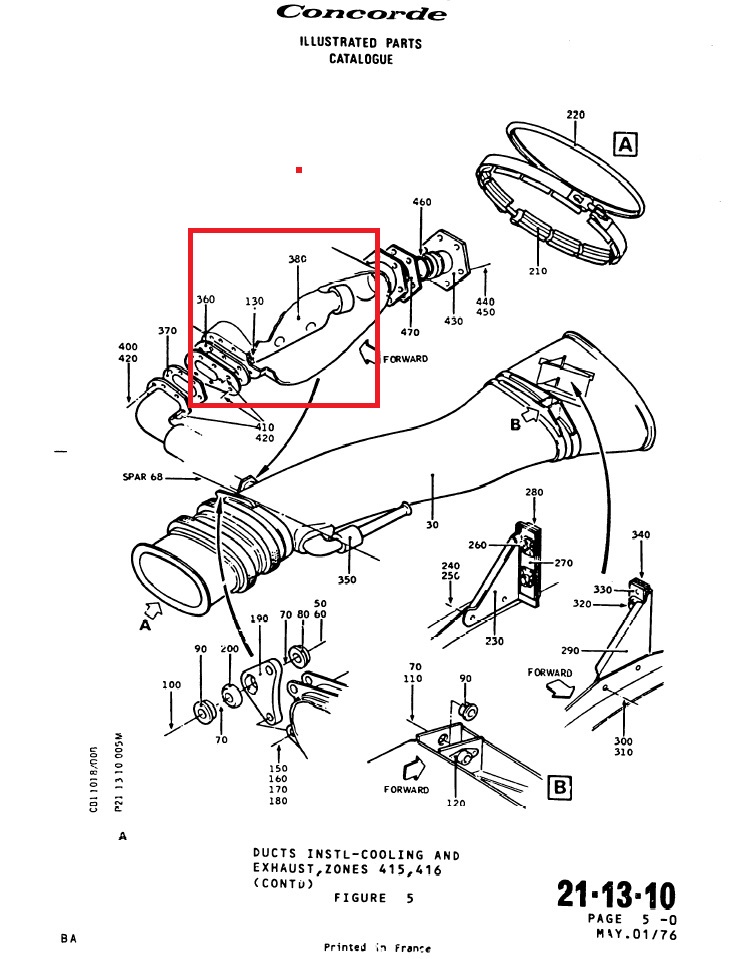

Pour les mordus de technique, vous trouverez un complément d'informations dans le MM ainsi que l'IPC et la localisation de cette pièce.



Remarque importante : l'aspect présenté sur les schémas suivants diffère quelque peu avec la forme globale de la pièce, mais il s'agit bien d'elle, la référence 101A210252A correspond parfaitement.











François



22/02/2025
