Pièce du cockpit : Module Inverter
Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,
les photos que les autorisations.
Merci à Didier GLEZGO pour toutes ses photos et autorisations.

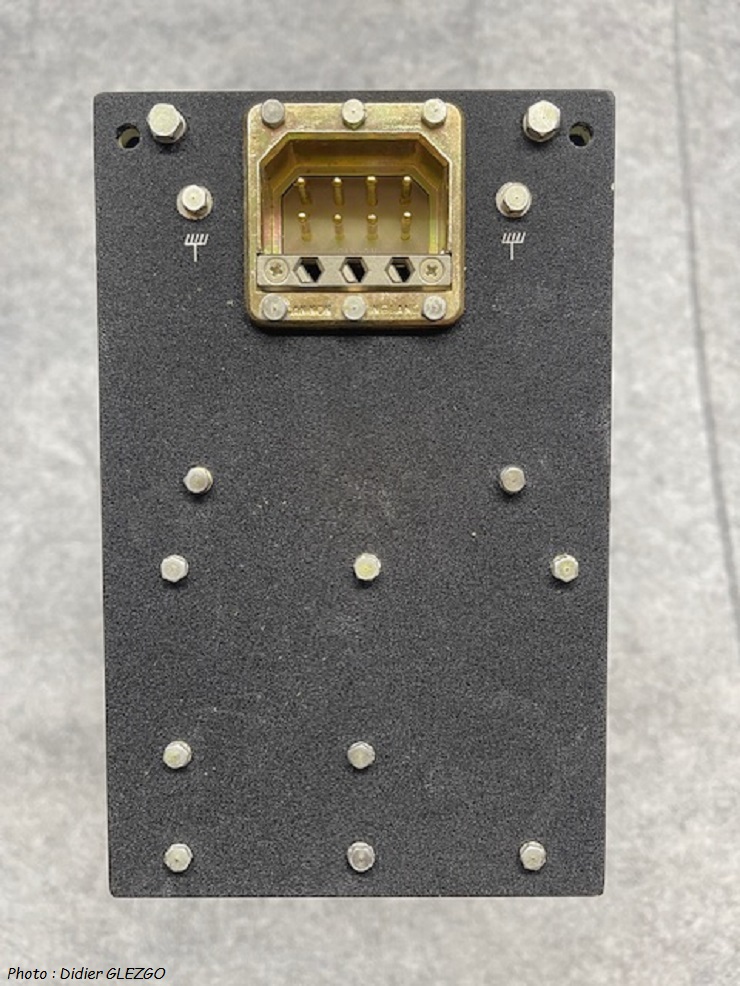

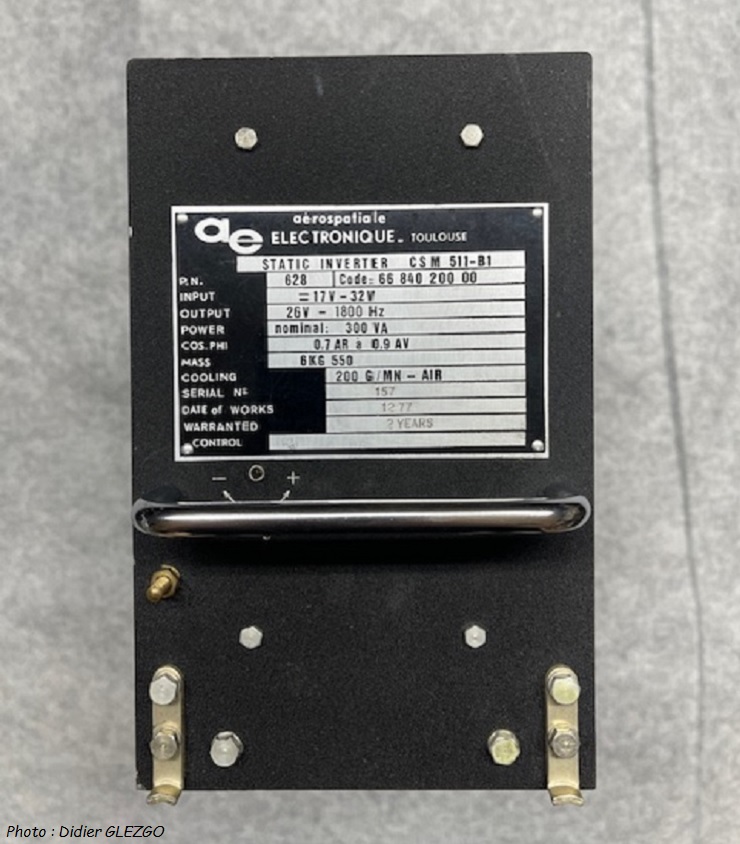

La pièce à identifier est un module d'alimentation (Module Inverter) de la chaîne électrique verte ou bleue.
Ce module Inverter alimente les bus en 26 V - 1800 Hz et la protection est assurée via les Modules Inverter Protection.
Les modules Inverter se situent dans 2 baies opposés juste en arrière du poste mécanicien navigant.
D’un côté on a la chaîne bleue dans une baie électrique et de l’autre côté la chaîne verte.
Chaque chaîne fait exactement la même chose que l'autre, de manière indépendante et est le secours de l'autre.
Pourquoi du 1800 Hz ? Pour s'isoler de toute pollution électrique avec d’autres organes électriques fonctionnant eux en 400 Hz et parce qu’aussi tous les resolvers fonctionnent en 1800 Hz pour tout ce qui concerne déjà les ordres et la surveillances des commandes de vols
Dans Concorde on trouve un très grand nombre de bus électriques alimentant en électricité différents systèmes (FEEL, ADS, TRIM, PFC).
Ces bus sont alimentés et protégés par les modules Inverter Protection Unit.

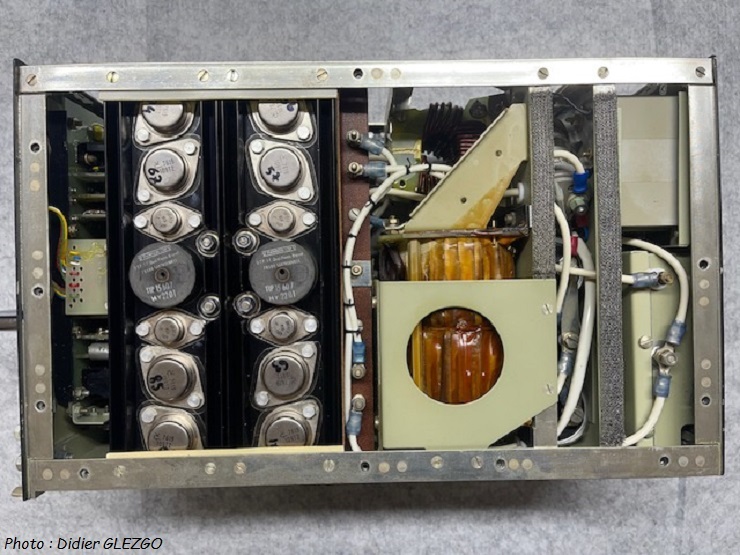

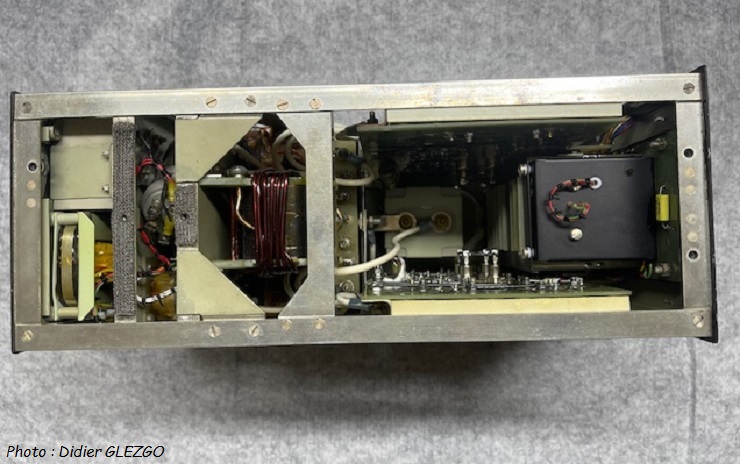

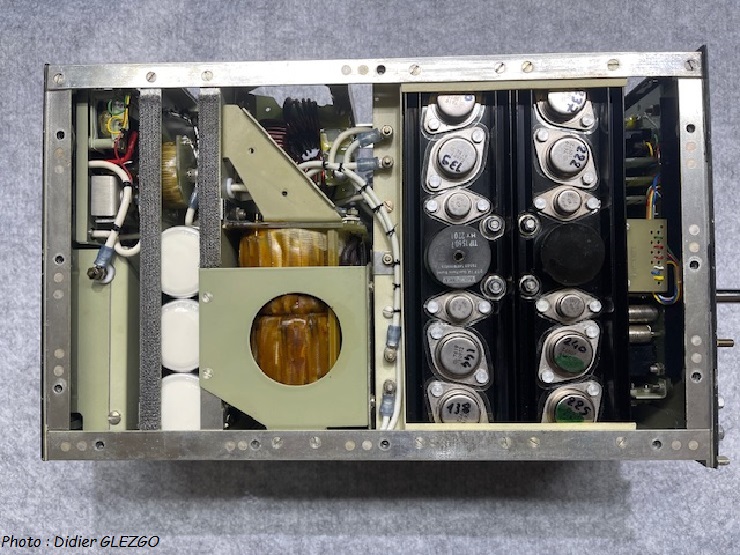

Quelques vues intéressantes à l'intérieur du module.

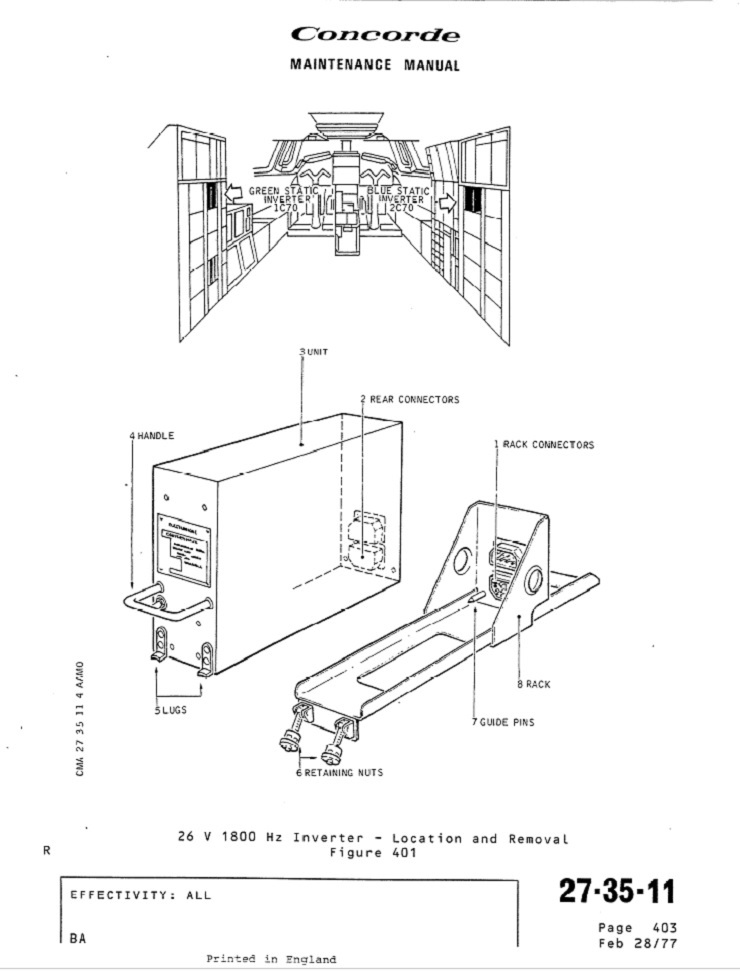

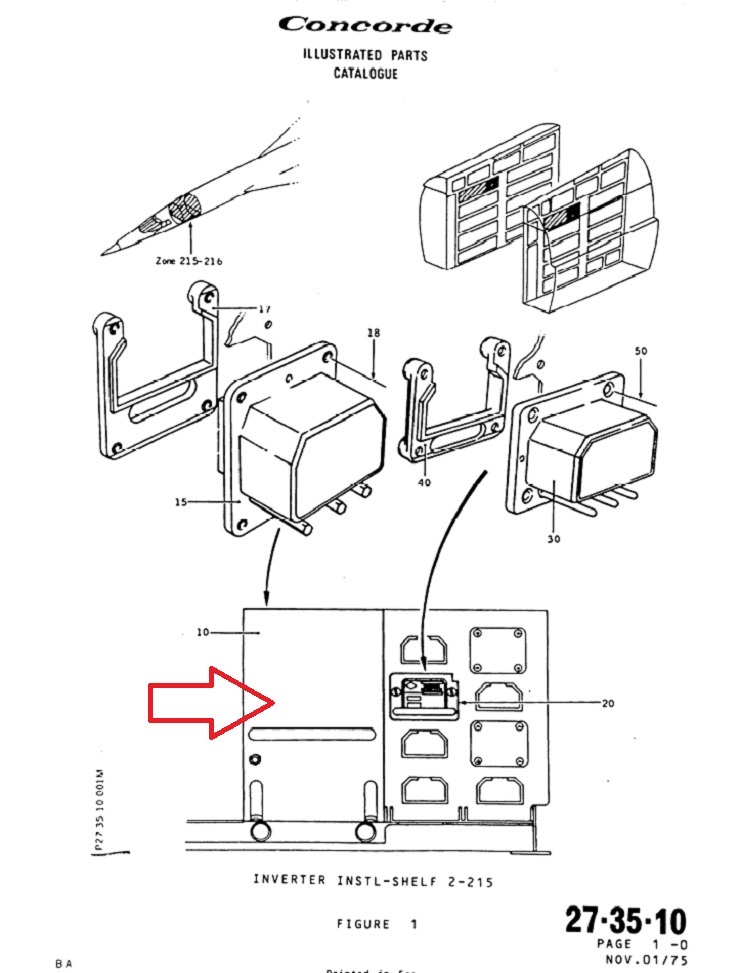

Pour les mordus de technique, vous trouverez un complément d'informations dans l'IPC et le MM.

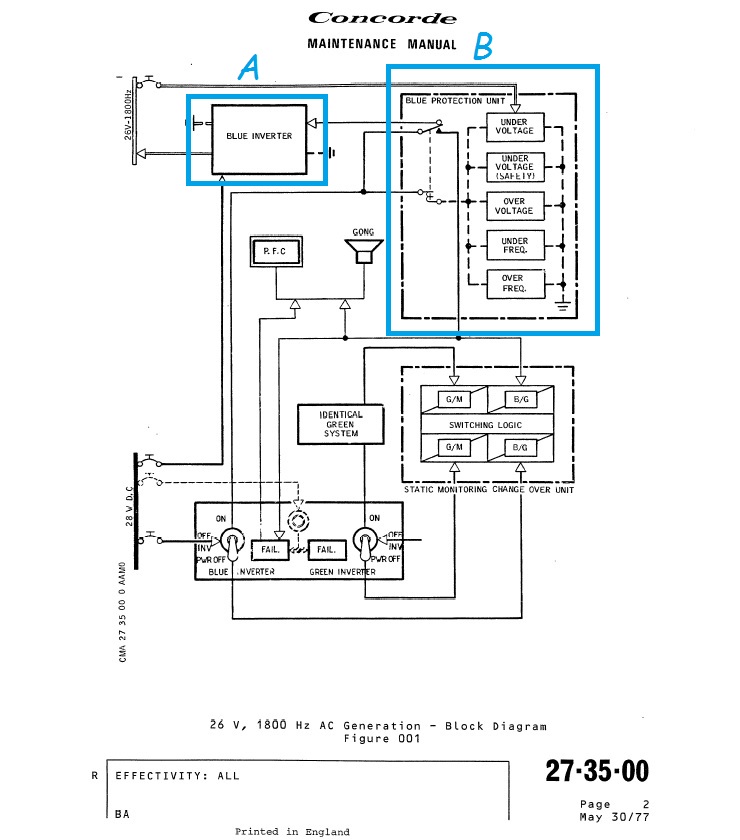

La légende A désigne le module Inverteur sur les schémas suivants.
Les modules Inverter Protection (chaîne bleue ou verte) se trouvent sur la légende B, les bus électriques sont reliés à tous ces modules.

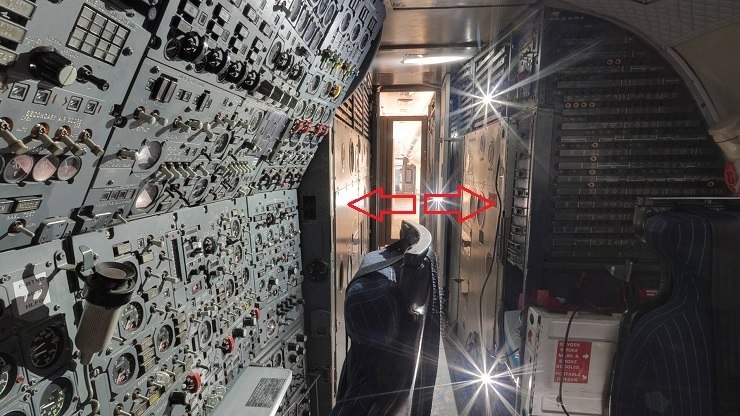

Voici la localisation du module INVERTER dans les 2 baies sur cette toute dernière photo.
Il suffit juste d'ouvrir les baies pour les voir !
Une nouvelle fois tous mes remerciements à Didier GLEZGO.
