Pièce du cockpit : Module Inverter Protection
Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,
les photos que les autorisations.
Merci à Didier GLEZGO pour toutes ses photos et autorisations.

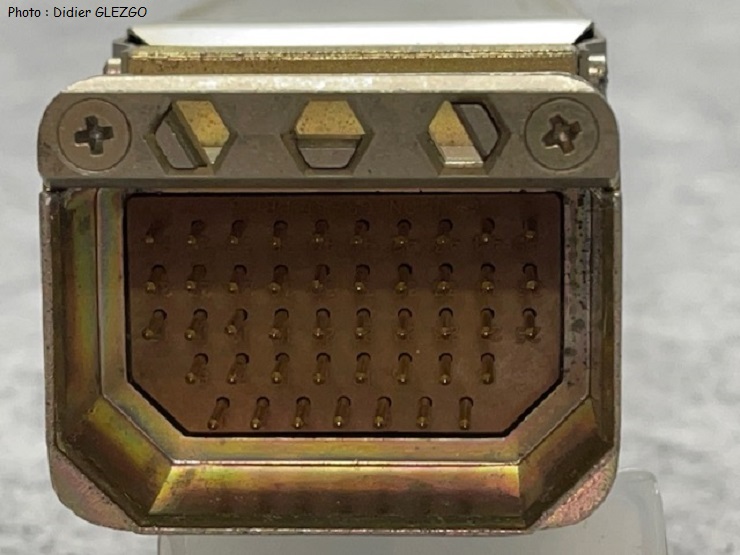

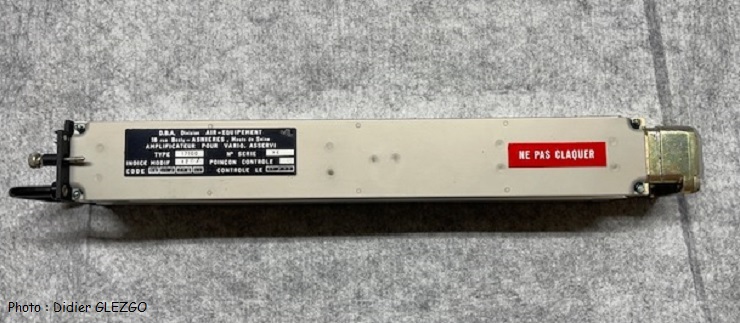

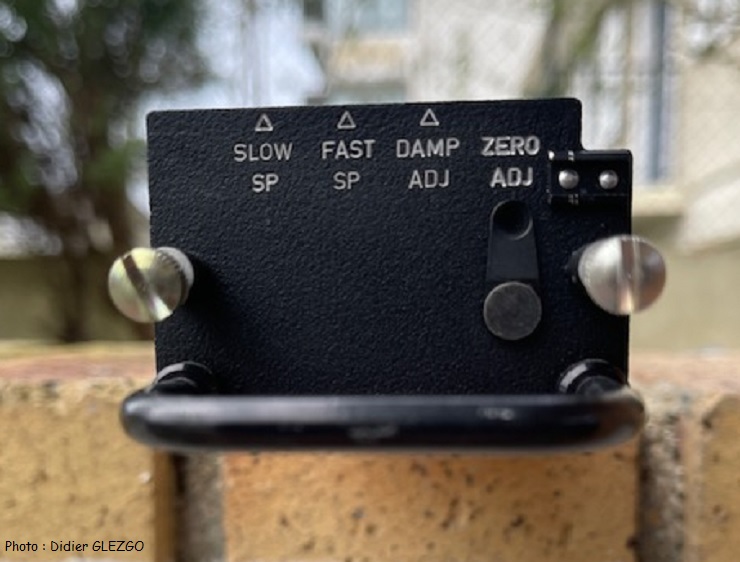

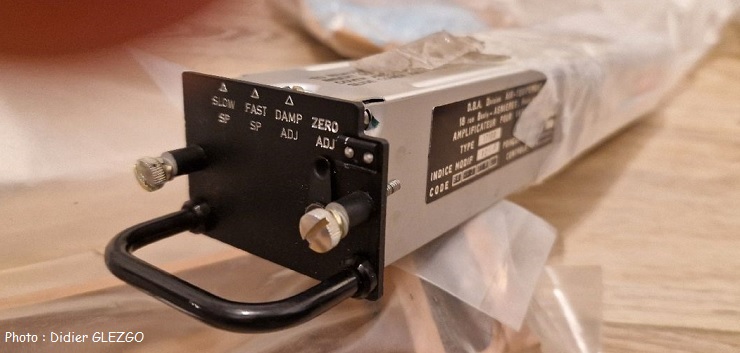

La pièce à identifier est un module de protection de la chaîne électrique verte ou bleue.
Ces modules desservent les bus de 26 V - 1800 Hz et sont eux-mêmes alimentés par ce gros bloc module Inverter.
Les modules de protection sont situés et utilisés dans 2 baies opposés juste en arrière du poste mécanicien navigant. D’un côté on a la chaîne bleue dans une baie électrique et de l’autre côté la chaîne verte.
Chaque chaîne fait exactement la même chose que l'autre, de manière indépendante et est le secours de l'autre.
Pourquoi du 1800 Hz ? Pour s'isoler de toute pollution électrique avec d’autres organes électriques fonctionnant eux en 400 Hz et parce qu’aussi tous les resolvers fonctionnent en 1800 Hz pour tout ce qui concerne déjà les ordres et la surveillances des commandes de vols
Dans Concorde on trouve un très grand nombre de bus électriques alimentant en électricité différents systèmes (FEEL, ADS, TRIM, PFC).
Ces bus sont alimentés et protégés par les modules Inverter Protection Unit.

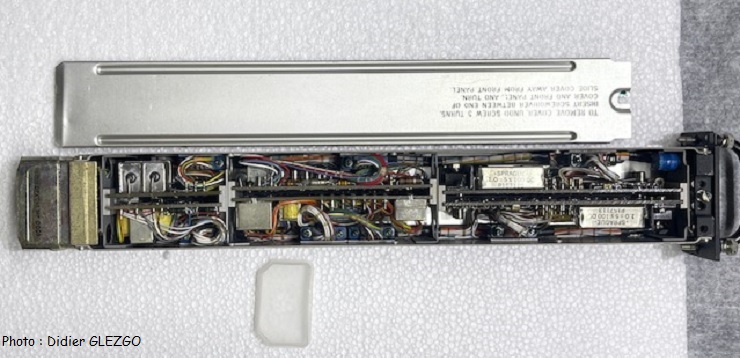

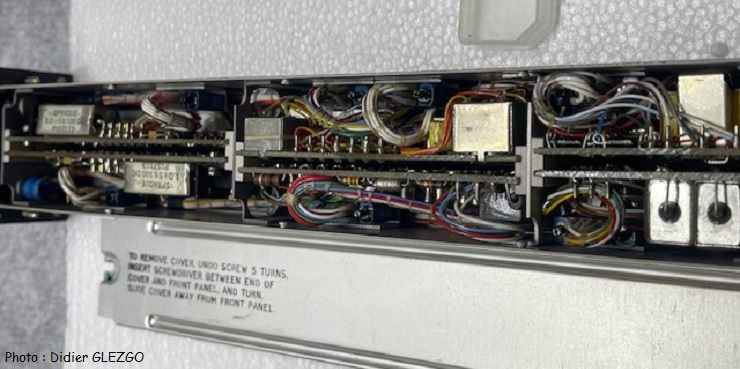

Quelques vues à l'intérieur du module.

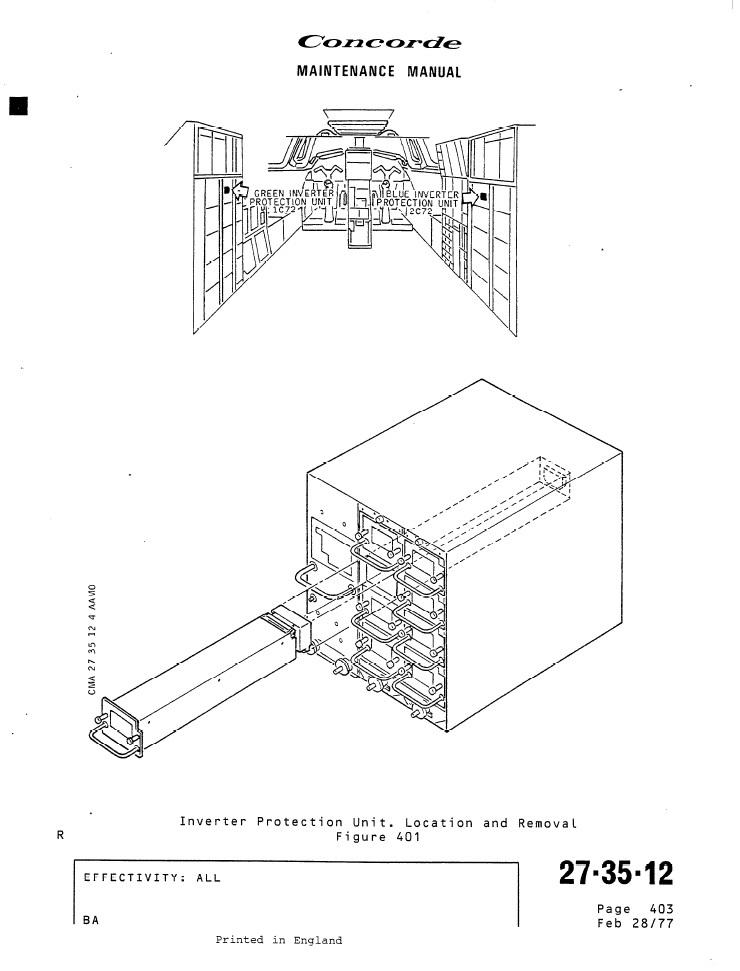

Pour les mordus de technique, vous trouverez un complément d'informations dans l'IPC et le MM.
Le modules Inverter Protection (chaîne bleue ou verte) se trouvent sur la légende B.
La légende A désigne le module Inverteur.
Voici la localisation de ces modules dans les 2 baies sur cette toute dernière photo.
Il suffit juste d'ouvrir les baies pour les voir !
Une nouvelle fois tous mes remerciements à Didier GLEZGO.
