Barillet de Pompe Hydraulique Concorde à débit variable

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos envoyées que les autorisations.

Remerciements à Gilles pour toutes ses explications complémentaires.



Ce barillet rotatif prend place à l'intérieur d'une pompe hydraulique, dite à débit variable.

Un plateau inciné, pilotable, autorise une pression constante et un débit variable (en fonction de la position des pistons se trouvant dans ce barillet) selon la demande des servitudes en fonctionnement dans le circuit.

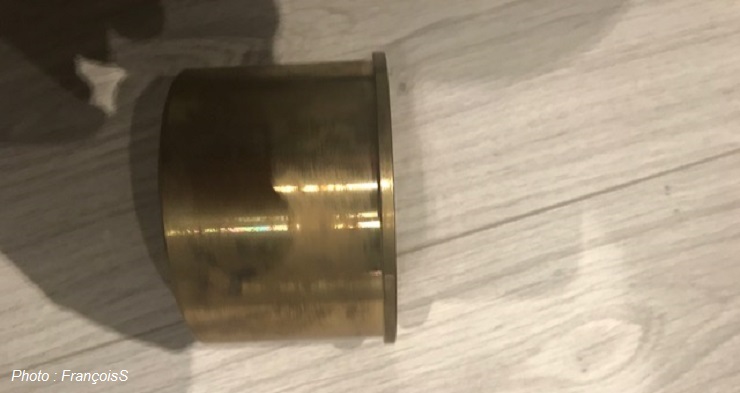

Barillet de Pompe Hydraulique à débit variable

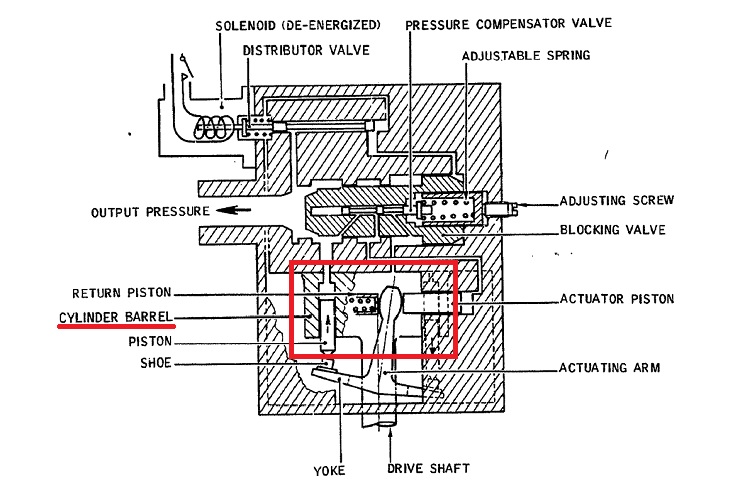

Voici le principe de fonctionnement d'une pompe hydraulique à débit variable : cliquez ici

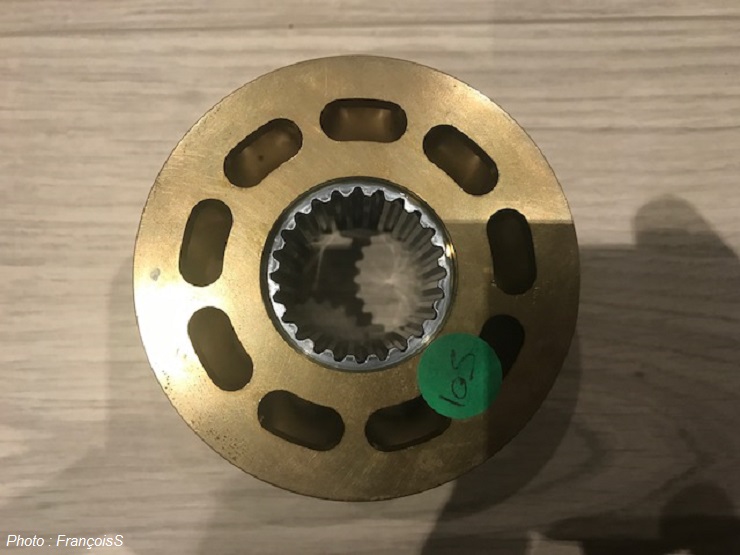

Barillet de Pompe Hydraulique à débit variable



Barillet de Pompe Hydraulique à débit variable

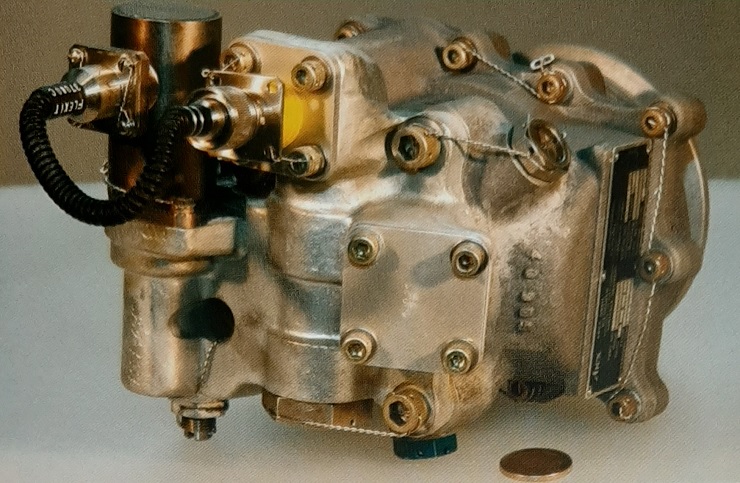

Ce barillet prend place à l'intérieur de la pompe hydraulique suivante.



Barillet de Pompe Hydraulique à débit variable

Photo : source http://www.marclabarbe.com/



Pour les mordus de technique, jetez-vous dans le MM 29-11-00 figure 005

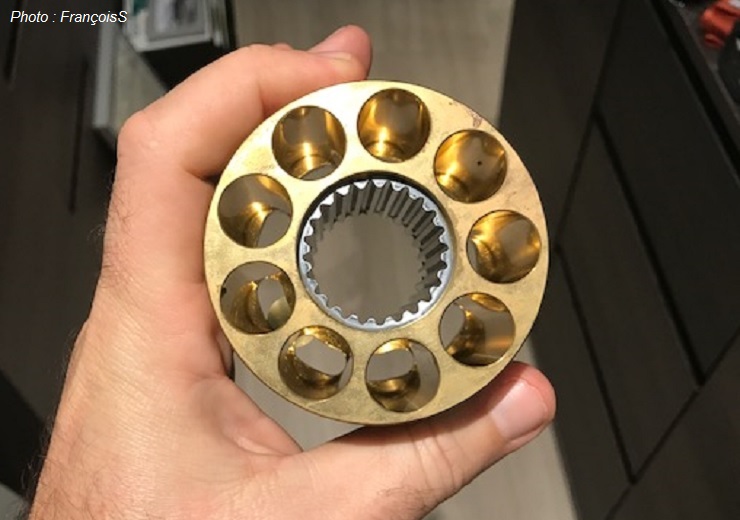

Barillet de Pompe Hydraulique à débit variable


Sur cette autre page vous trouverez quelques explications techniques sur l'Olympus593.
