Identification des pièces Concorde

Retour sommaire identification des pièces - Pièce précédente - Pièce suivante

Trains : Actionneur de direction du train avant (Nose undercarriage steering actuator)

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.



Un élément mécanique et technique de Concorde, mesurant 99 centimètres, et situé sur la partie basse du train avant. Cet ensemble de pièces permet une orientation précise du train avant, il est alimenté hydrauliquement et supervisé électriquement.

Lors du push de l'avion au sol il y a moyen de rendre totalement libre la direction du train avant, pour ne pas endommager les pièces et les vérins. Dès lors que le push de l'avion est terminé, le même opérateur au sol s'assure et rend de nouveau opérationnel le mode de direction du train avant.

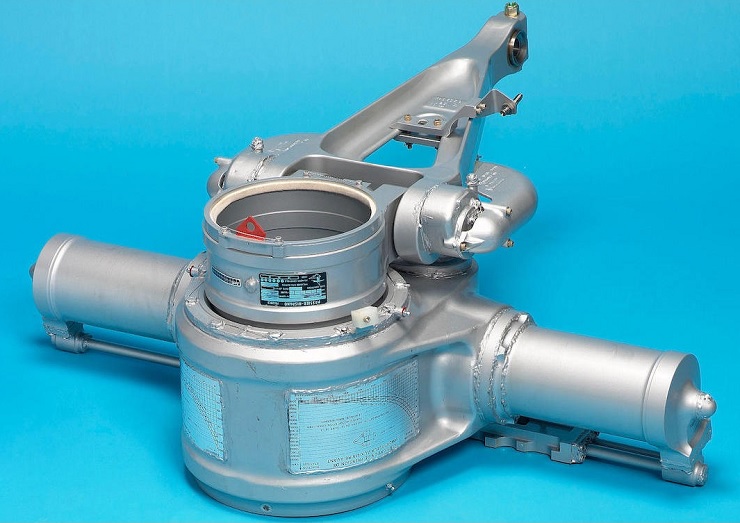

La pièce sur la photo qui suit est présentée à l'envers, mais elle reste très facilement identifiable sur l'avion (voir autres photos ou schémas)



Trains : Actionneur de direction du train avant (Nose undercarriage steering actuator)

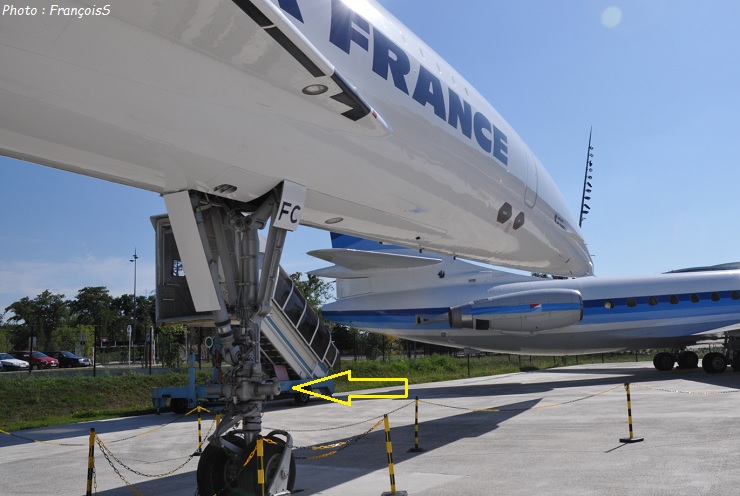

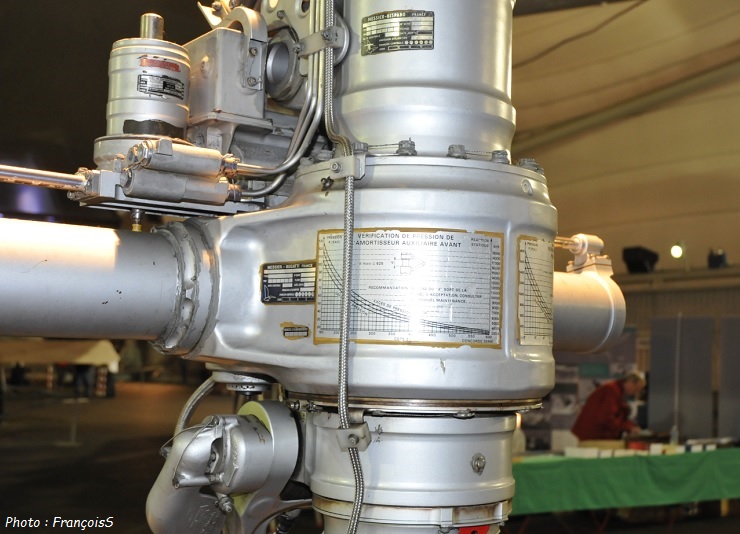

Voici où se trouvent ces éléments sur Concorde.



Trains : Actionneur de direction du train avant (Nose undercarriage steering actuator)



Trains : Actionneur de direction du train avant (Nose undercarriage steering actuator)

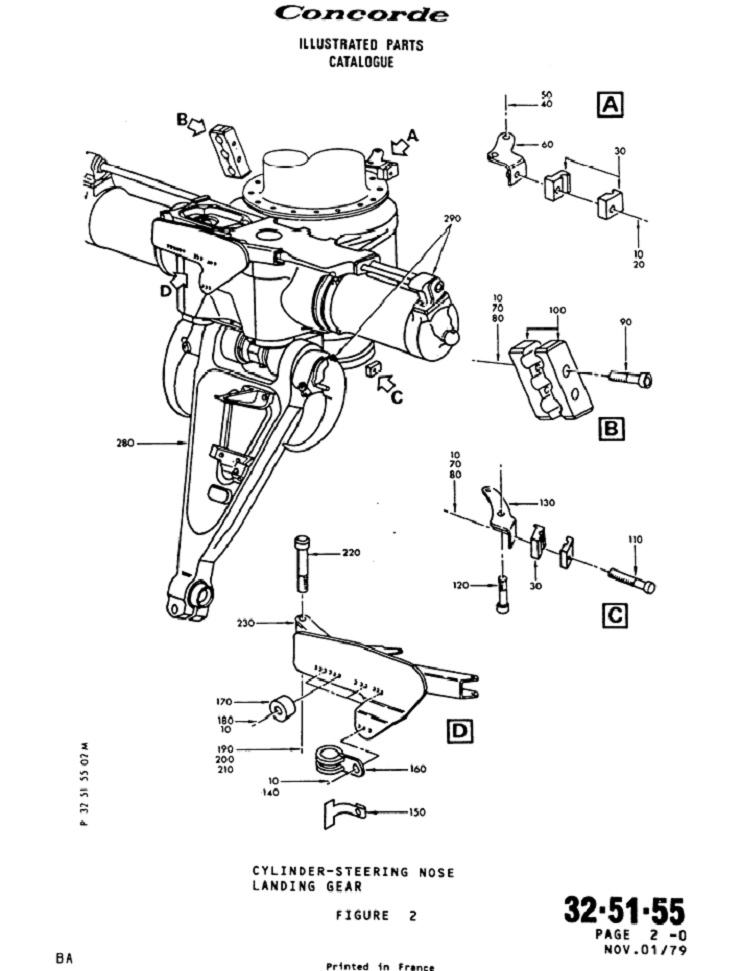

Pour les mordus de technique, vous trouverez cette pièce dans l'IPC 32-51-55 (Figure 2).



Trains : Actionneur de direction du train avant (Nose undercarriage steering actuator)

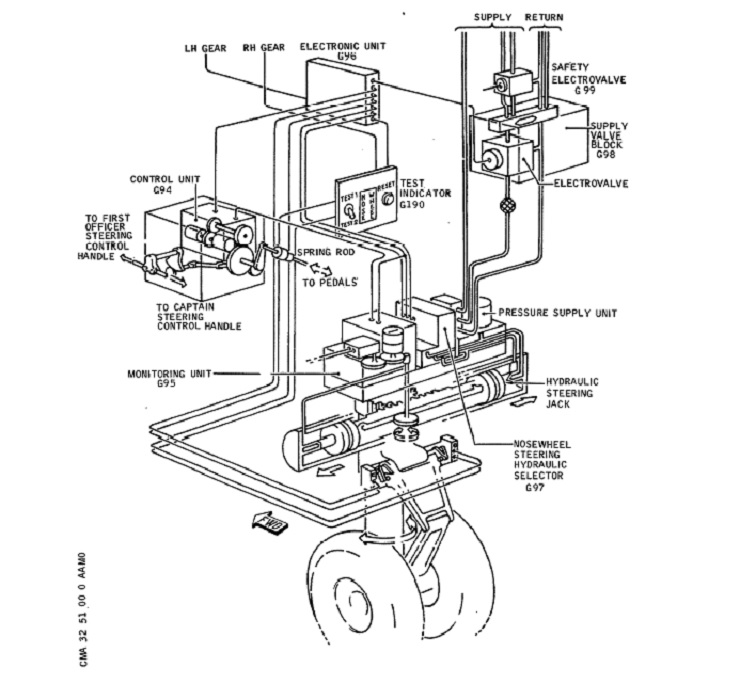

Ainsi qu'un principe général de fonctionnement dans le MM 32-51-00 (Figure 2).



Trains : Actionneur de direction du train avant (Nose undercarriage steering actuator)


François

07/07/2024
