Les dernières nouvelles de mon simu.



Retour vers le carnet d'avancement du simulateur de vol Concorde



Décembre 2018 : Cartes électroniques du simulateur (explications)



Complément avec le Pilote Automatique de mon simu : Cliquez ici



Une courte parenthèse sur les cartes électroniques qui équipent mon simulateur de vol.

Il s'agit de cartes http://www.opencockpits.com mais d'autres nombreux choix de cartes sont possibles.

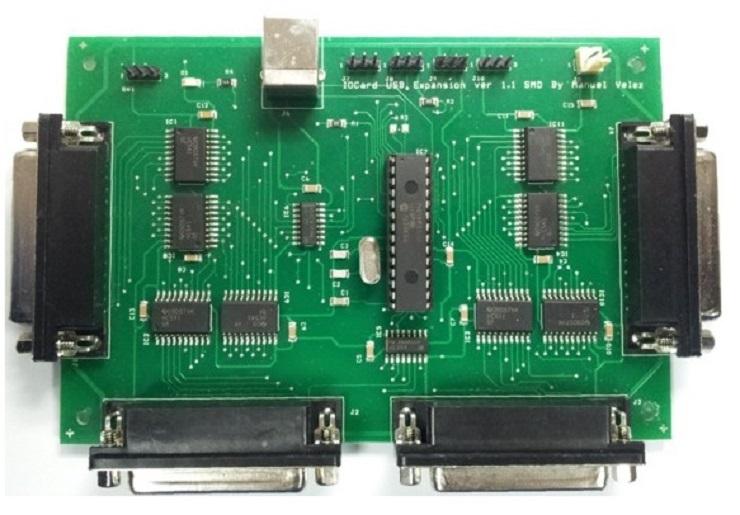

Une carte USB EXPANSION permet d'interfacer sur un PC, via une prise USB, au maximum : 4 cartes Master, qui sont le coeur de la robotique du simulateur, pour toutes les fonctions simples.

On peut raccorder plusieurs cartes USB EXPANSION, c'est dire toutes les possibilités d'extention !



Carte USB EXPANSION

Manette train

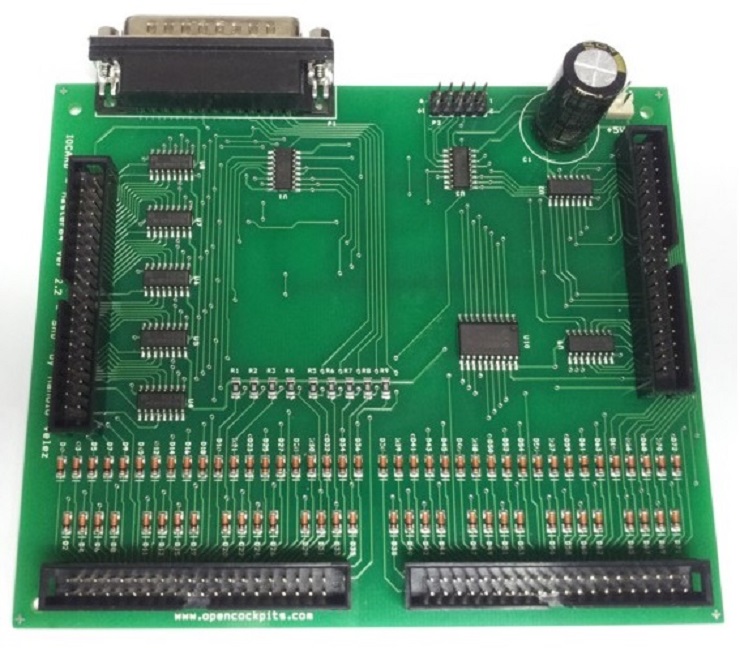

Je possède actuellement 4 cartes MASTER

Chaque carte MASTER peut gérer :
72 entrées (exemples d’utilisation : 72 interrupteurs 2 positions)
45 sorties (38 + 7) (exemple d’utilisation : 45 voyants)



Je peux donc actuellement, rien qu'avec 4 cartes MASTER + 1 USB EXPENSION, gérer : 288 entrées et 180 sorties

288 ordres envoyés depuis le simulateur vers le PC, exemple un basculement d'interrupteur 2 positions qui correspond à 1 ordre et 2 choix possibles : ouvert ou fermé. (beaucoup plus, si on additionne les actions combinées qui pour le coup se feront via de la programmation informatique)

180 actions actions retours depuis le PC vers le simulateur, comme un voyant qui s'allume ou un son émis, etc...



Carte MASTER

Manette train

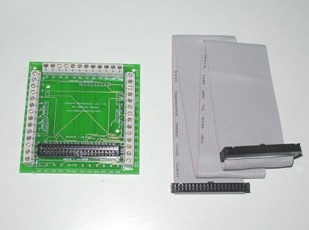

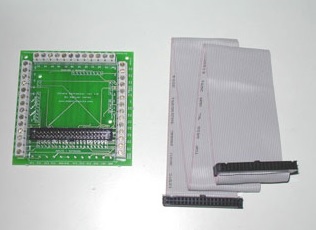

Pour faciliter le raccordement des entrées/sorties à raccorder sur les cartes MASTER, on peut utiliser ce genre de platines très pratiques.

Une pour les entrées, l'autre pour les sorties.



Manette train   Manette train



Forcément on peut encore rajouter beaucoup de choses, comme des afficheurs.

En effet sur chaque carte MASTER on a la possibilité de raccorder 4 cartes Displays (soit 64 digits).

C'est déjà ce que j'ai fait pour mon boitier de Pilote Automatique, voir ici

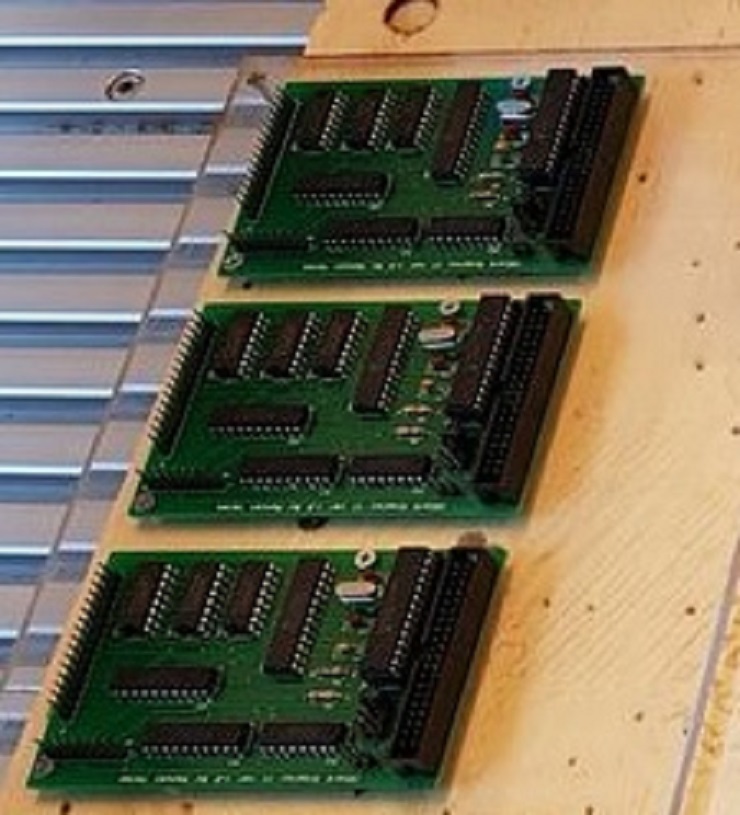

Chaque carte DISPLAYS ressemble à ceci



Cartes DISPLAYS

Manette train

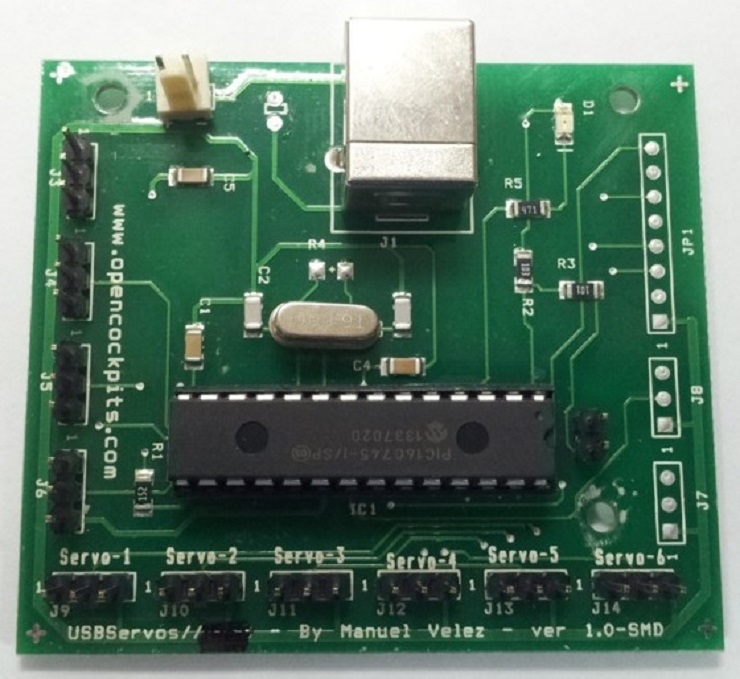

Des cartes USB SERVOS (nombre quasi illimité et il y enra beaucoup sur mon simulateur pour faire tourner les aignuilles des instruments) pour piloter des servomoteurs au nombre de 6 par carte + 6 entrée analogiques



Carte USB SERVOS

Manette train



La rubrique sera complétée avec des cartes pour des moteurs pas-à-pas ou des cartes pour gérer des relais de puissance.

François

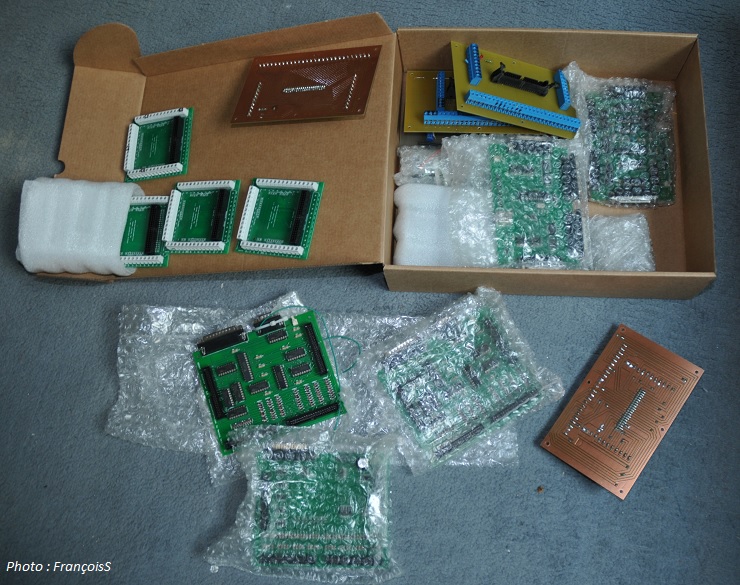

Vues d'ensemble sur une partie des cartes

Manette train



Manette train



23/12//2018 (dernière mise à jour 12/11/2019)
