26 mars 2021 : Center Panel (suite)

Suite des travaux sur le Center Panel du simu.

Intégration d'une nouvelle vraie pièce de Concorde (Oui, je jubile !), le panel du train j'en avais déjà parlé.

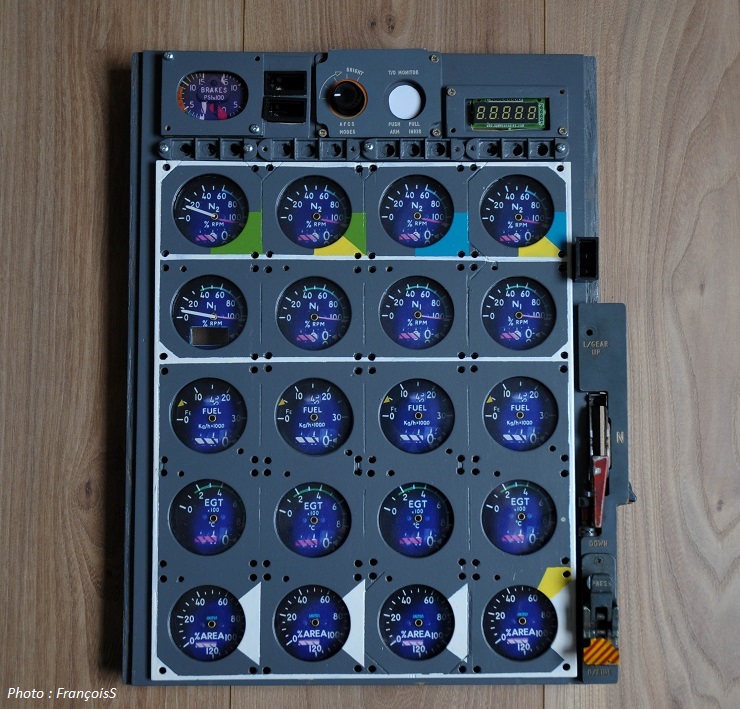

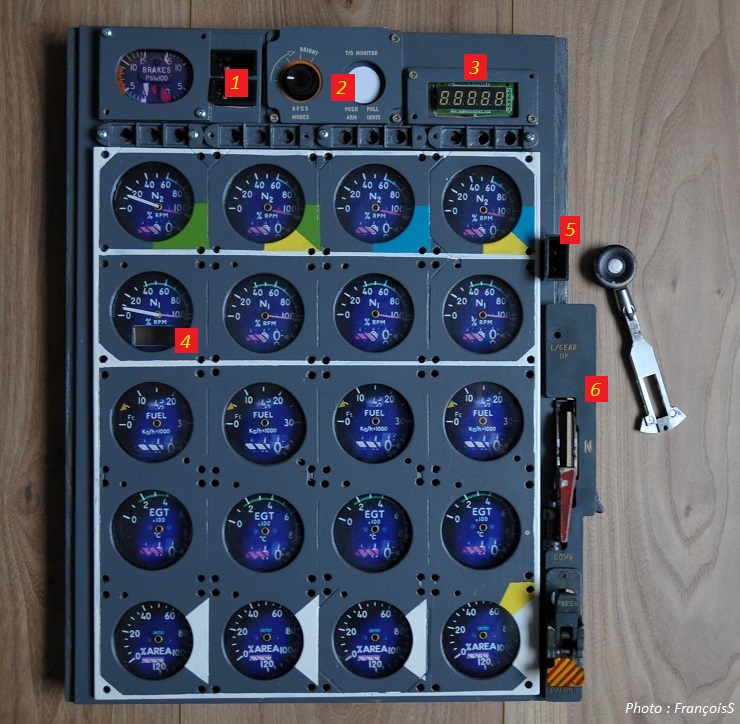

Center panel

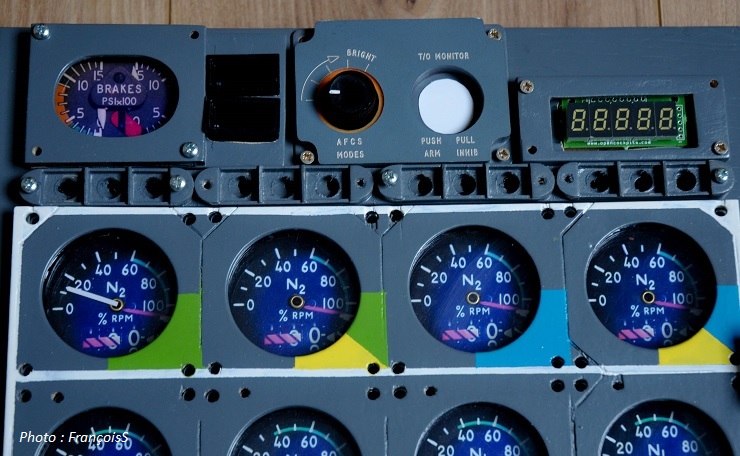

1 - Voyants lumineux X2 (Brakes Fail + Brakes Emerg)

2 - Take off Monitor panel (la vraie pièce provenance Concorde)

Sur un Concorde série, les 2 boutons sont inversés (gauche - droite) mais j'avais très envie de l'intégrer quand même.

3 - Indicateur Totaliseur Carburant Restant (les 5 afficheurs seront opérationnels via une carte opencockpits)

4 - Modifications à venir sur tous les instruments afin de rendre opérationnel le fanion de panne.

Les tambours d'affichage ne seront par contre pas opérationnels, trop compliqués et trop d'entrées/sorties à monopoliser.

5 - Voyant lumineux (Wheel)

6 - Intégration du panel et de la manette de train



Ne pas ternir compte de la visserie utilisée, ni des photos de fond pour les instruments, tout va être changé.

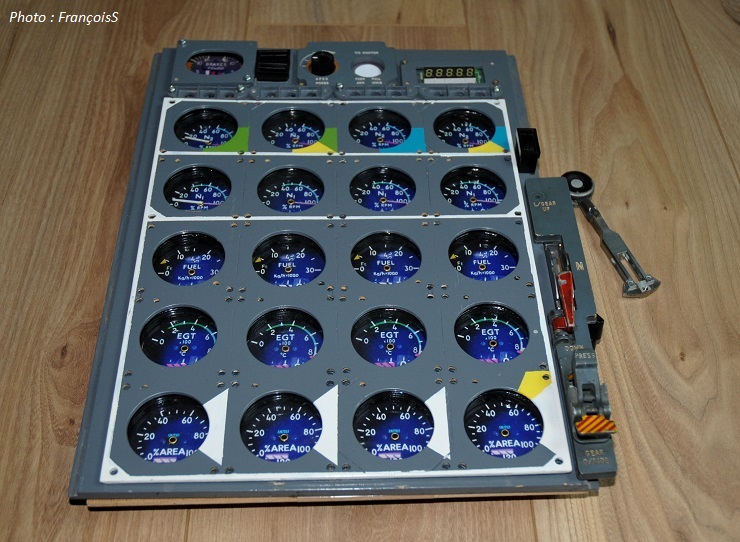

Center panel



Ne pas ternir compte de la visserie utilisée, ni des photos de fond pour les instruments, tout va être changé.



Center panel



Center panel

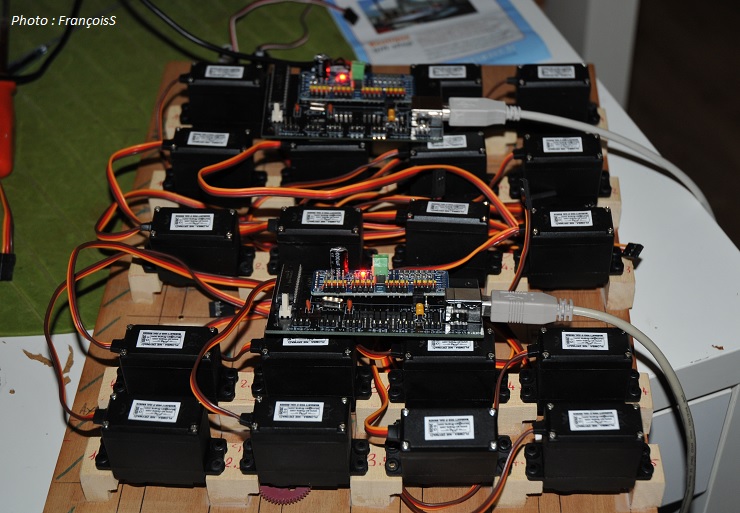

Et côté verso, ça va encore se remplir.



Center panel



A bientôt pour la suite.

François



26/03/2021
