Les dernières nouvelles de mon simu.



Retour vers le carnet d'avancement du simulateur de vol Concorde

3 mars 2021 : "Robotisation" du Center Panel

- - - - - - Quelques photos ajoutées - - - - - -



Sur la séquence précédente il était question de la carte Opencockpits USB Servo Plus capable de faire fonctionner 16 servomoteurs.

Voici donc la suite logique, sur le Center Panel Concorde de mon simulateur.

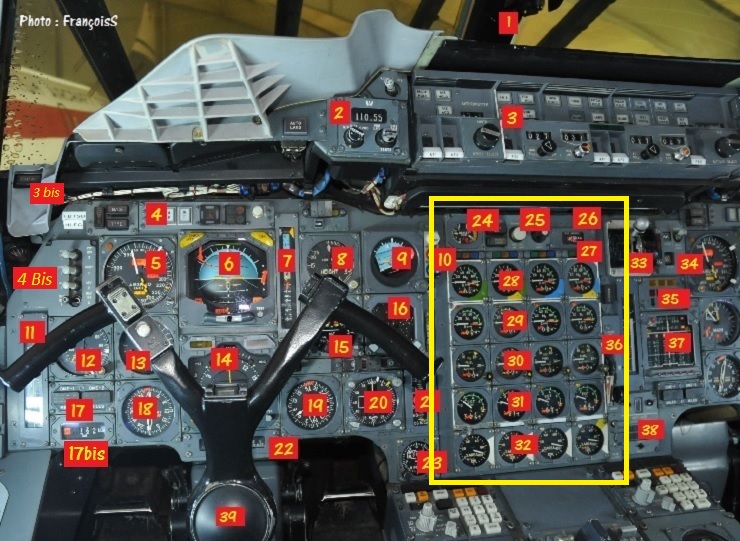

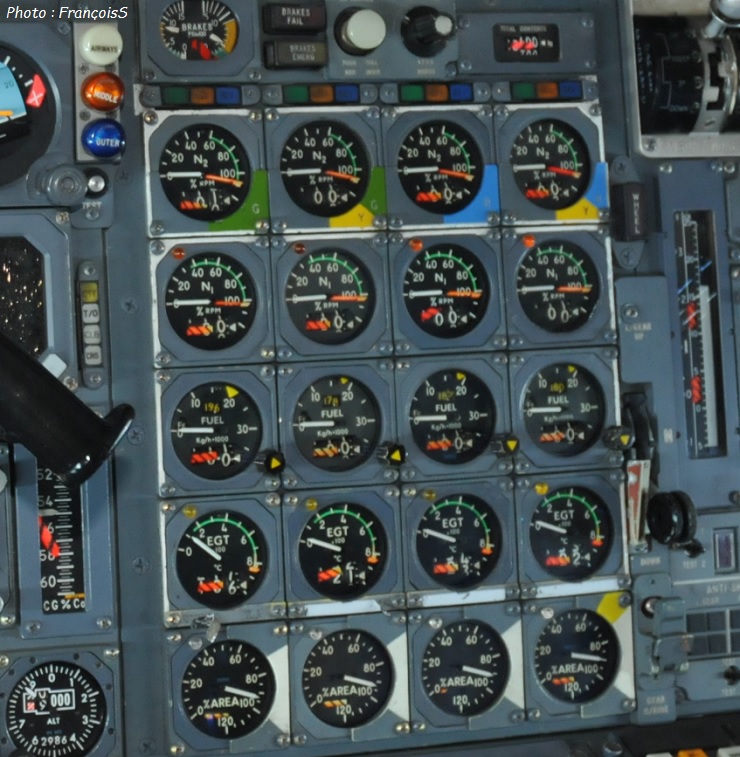

En vrai sur Concorde Sierra Delta au Bourget, pour les instruments de 24 à 32.

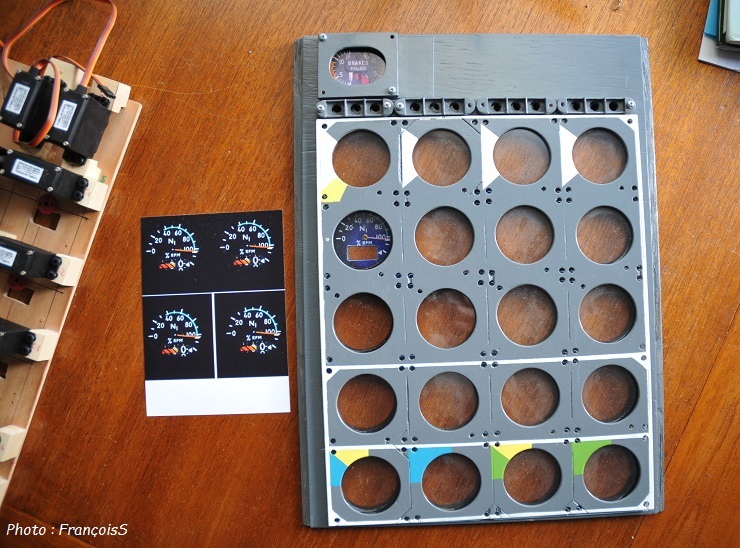

Et ci-dessous la face avant de mon Center Panel sur mon simulateur de vol.





Les spécialistes auront forcément remarqué qu'une partie de ma façade n'est pas tournée dans le bons sens... Photo prise dans la précipitation, désolé.

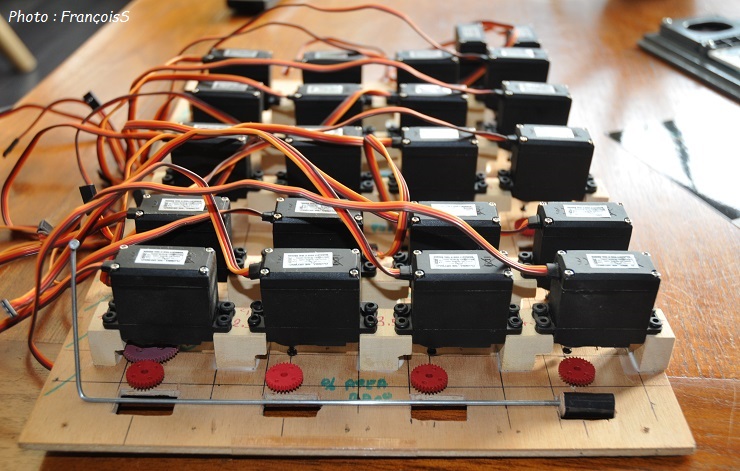

23 servomoteurs seront utilisés (seuls 22 sont visibles sur la photo suivante) :

- 20 pour les instruments (N2 - N1 - Fuel Flow - EGT - %AREA)

- 2 pour l'indicateur pression sur freins

- 1 pour actionner une vingtaine de drapeaux



Quelques digits seront utilisés pour le totaliseur carburant restant et pas mal de loupiotes de différentes couleurs aussi.







Une fois mis en peinture, ça fera beaucoup plus sérieux.

A suivre, encore beaucoup de boulot...

François



03/03/2021 (09-03-2021)
