Réchauffage des sondes réacteurs et ADS - Panneau L de l'Overhead



Page modifiée ultérieurement avec la visualisation des interrupteurs de sélections associés.



Overhead Concorde

Descriptif rapide :

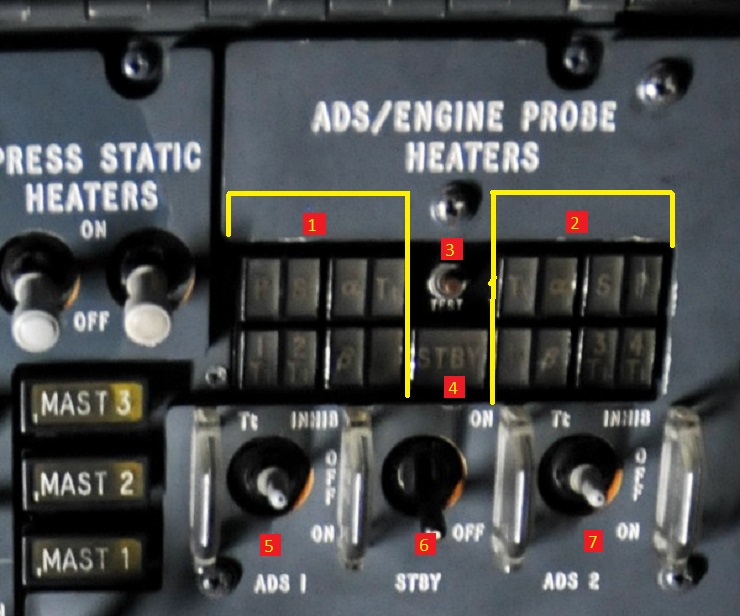

1 - Voyants jaunes "ADS/ENGINE PROBE HEATERS (propres à l'ADS 1)
2 - Voyants jaunes "ADS/ENGINE PROBE HEATERS (propres à l'ADS 2)

On trouve les Sondes Pitot (P), Sondes de pression statique (S), Sonde Incidence (signe grec alpha), Température Totale (Tt), T1 à T4 et la sonde de Dérapage (signe grec béta)



3 - Bouton poussoir TEST : Pressé conjointement avec les 2 ADS sur ON pour vérifications



4 - Voyant de la sonde pitot secours STBY



5 - Sélecteur de réchauffage "ADS N°1" multipositions :

- Tt INHIB : alimentation uniquement si Température inférieure à +15°C pour éviter d'endommager les système de réchauffage en supersonique.

- ON : Idem mais différences dans le choix des sondes alimentées.

- OFF : Position centrale du sélecteur



6 - Interrupteur "STBY" Positionné sur ON, alimentte le réachauffage de la sonde pitot statique secours situé sur la perche avant.



7 - Sélecteur de réchauffage "ADS N°2" multipositions :

- Tt INHIB : alimentation uniquement si Température inférieure à +15°C pour éviter d'endommager les système de réchauffage en supersonique.

- ON : Idem mais différences dans le choix des sondes alimentées.

- OFF : Position centrale du sélecteur



11/12/2018
