12 Juillet 2022 : Allumage électronique sur JPX



C'est toujours intéressant de démonter les ensembles pour en vérifier l'état ou pour la maintenance.

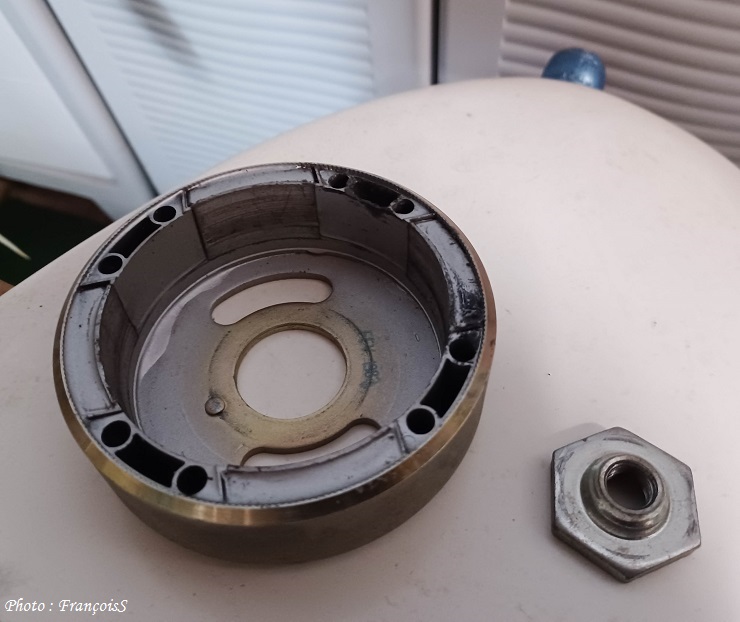

Je démonte donc les cloches magnétiques montées initialement sur les 2 moteurs JPX.



12 Juillet 2022 : Allumage sur JPX

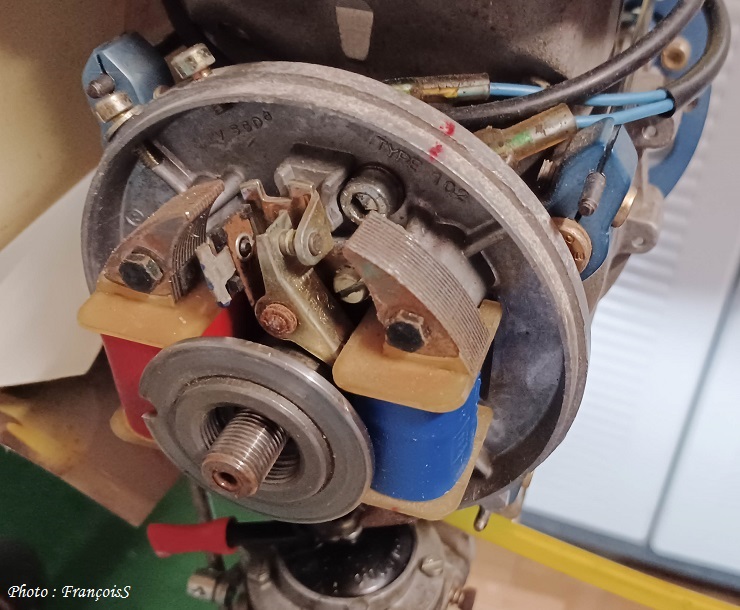

Ici sur l'allumage moteur droit, cloche magnétique retirée donc, tout ou presque va disparaître !

On notera que le rupteur mécanique est toujours en place, alors que pourtant il n'est plus d'aucune utilité avec un allumage électronique.



12 Juillet 2022 : Allumage sur JPX





Sur la photo suivante on voit le capteur, envoyant le signal vers le CDI, ça aussi ça va disparaître.



12 Juillet 2022 : Allumage sur JPX

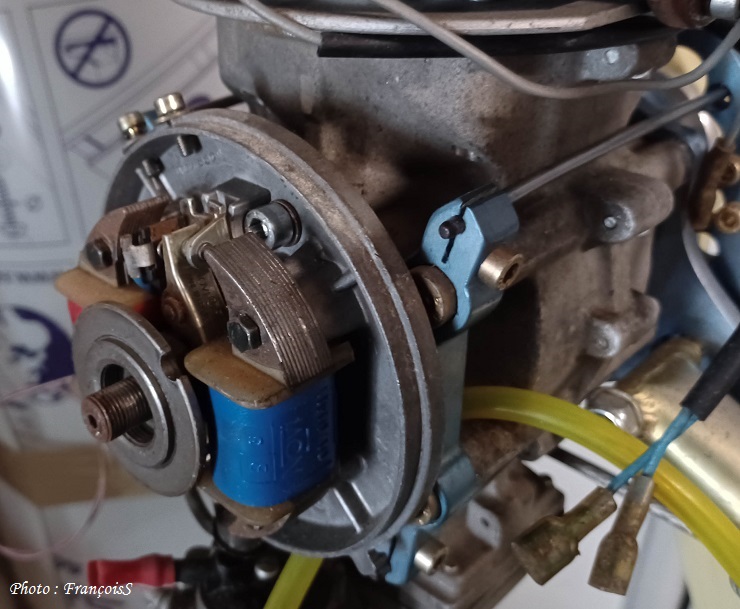

Et côté gauche sur l'autre moteur, idem.



12 Juillet 2022 : Allumage sur JPX

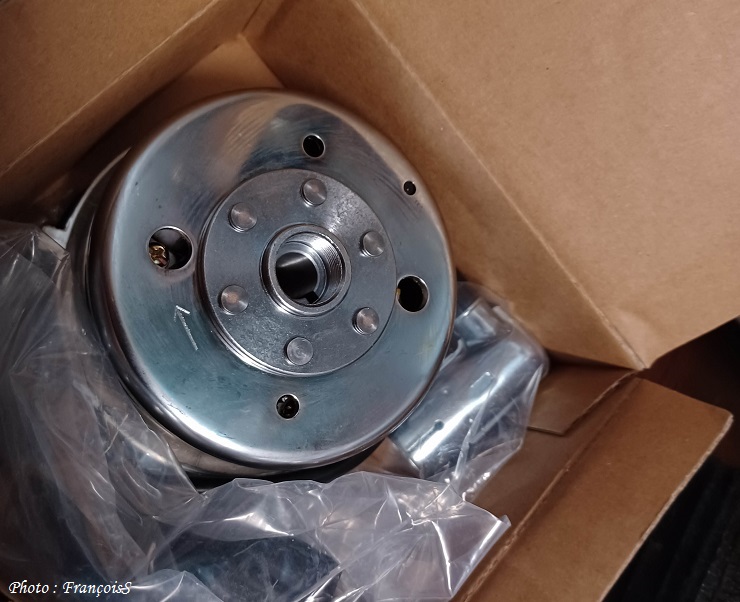

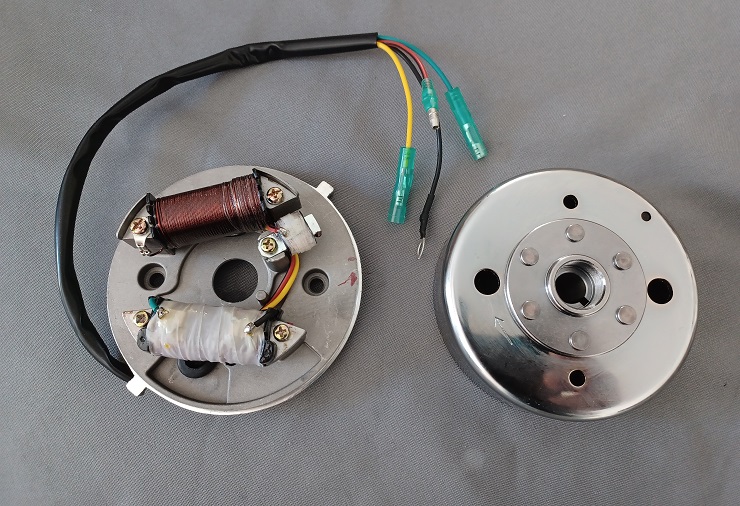

Ensemble allumages tout neufs ( X2) amenés à remplacer ceux en place.

Le capteur du CDI est directeur intégré à la platine.



12 Juillet 2022 : Allumage sur JPX



12 Juillet 2022 : Allumage sur JPX


François
