Les instruments de vol Concorde.



Retour sommaire Instruments de vol et pièces Concorde - Page précédente - Page suivante



Merci aux nombreux contributeurs pour leurs prêts des pièces et autorisations,

ils se reconnaîtront forcément.

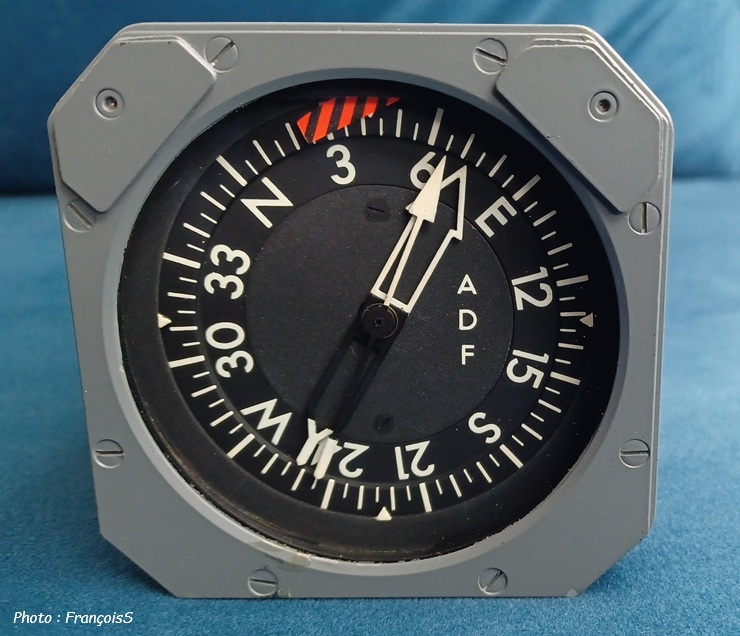

Indicateur ADF ou Radio Compas Automatique

(2 exemplaires présents CMD + Copilote)

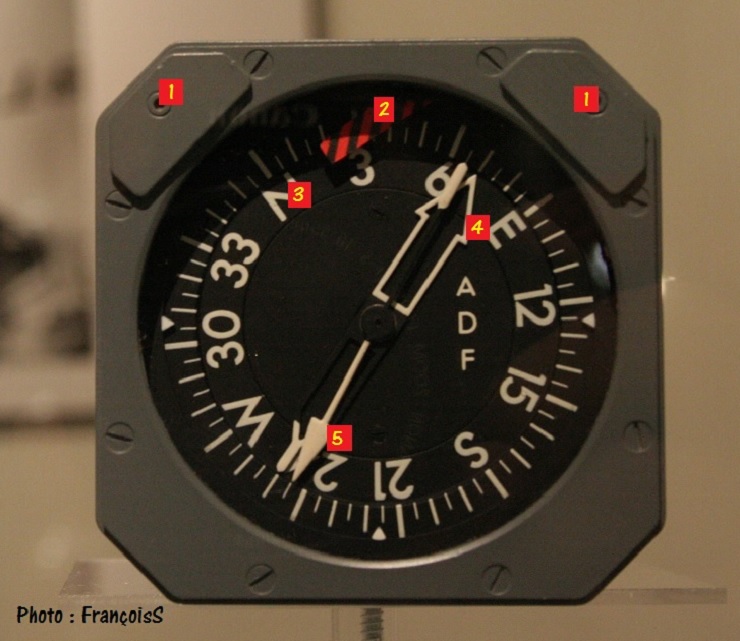

Descriptif rapide :

1 – Trappes d’accès aux ampoules d’illumination de l’instrument ADF.
2 – Drapeau défaut compas : apparait en cas de défaut d’alimentation ou erreurs gisement suivant les modes utilisés.
3 – Rose de cap
4 – Grande aiguille blanche et ajourée : Gisement et relèvement ADF2
5 – Petite aiguille blanche : Gisement et relèvement ADF1

Photo : source http://www.marclabarbe.com/

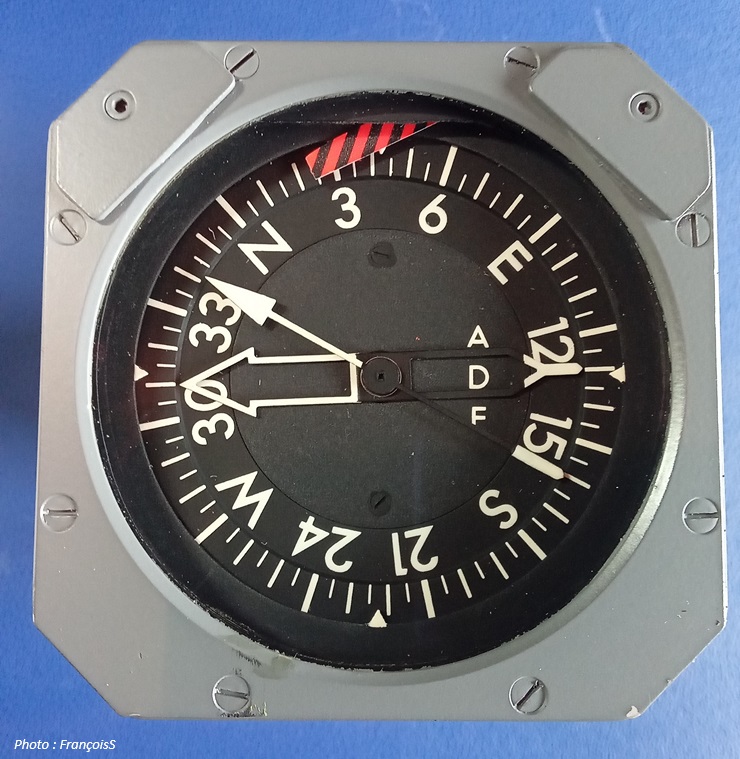

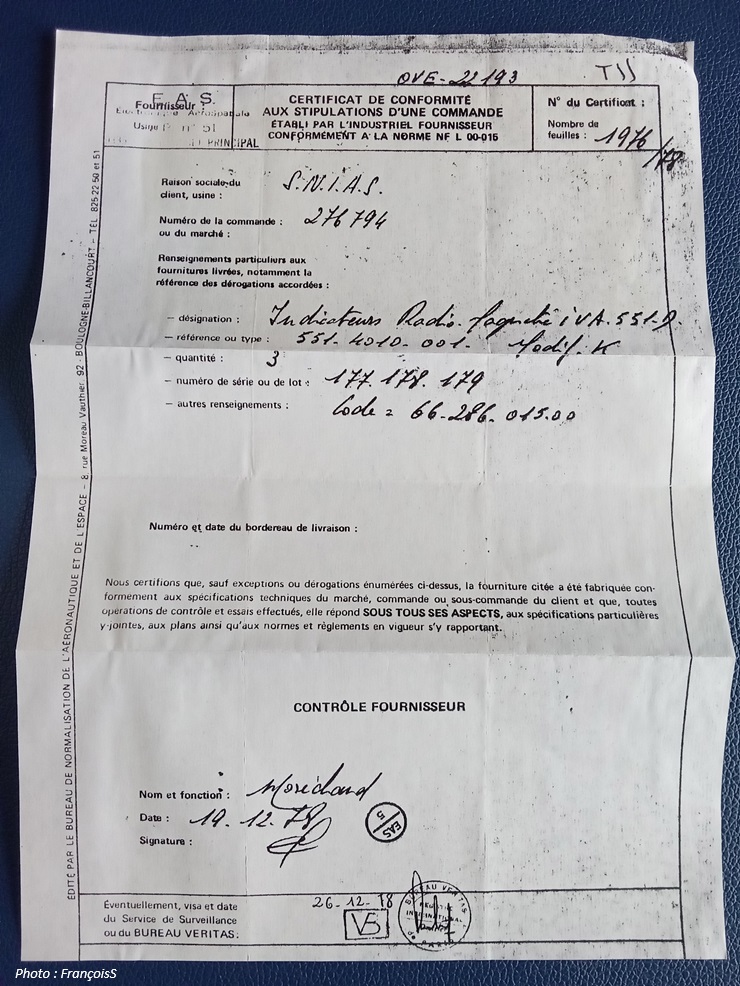

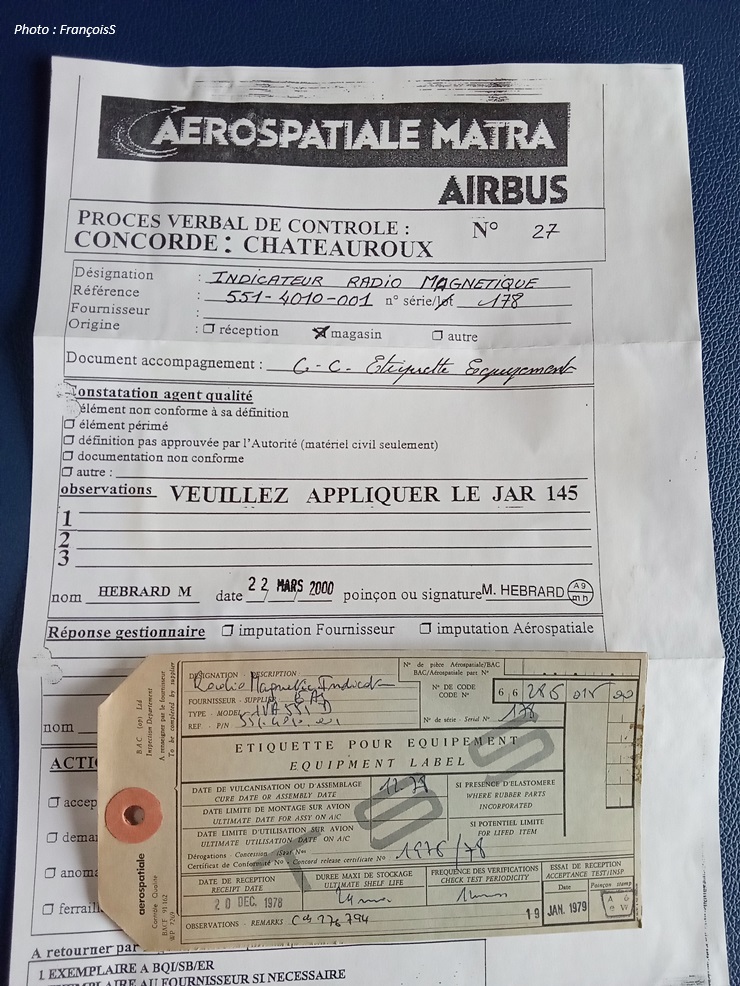

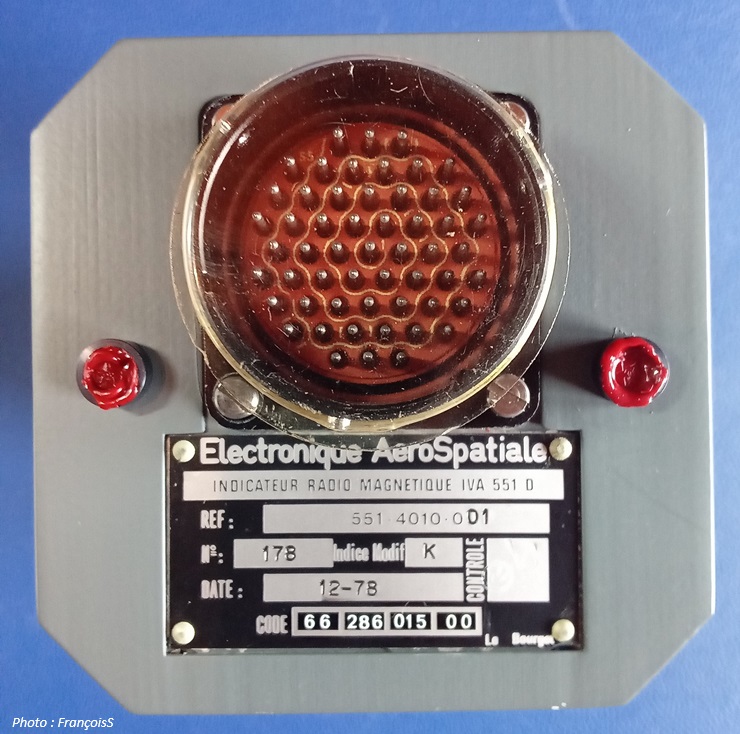

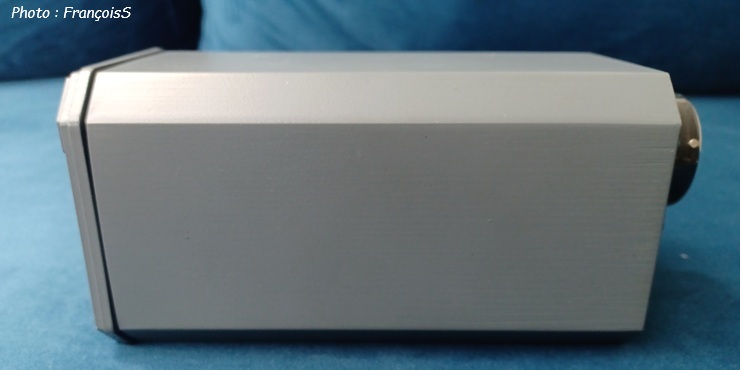

Connecteur arrière, documentations et autres photos de l'instrument ADF.















Petit TP pour une illumination de l'instrument, en utilisant la documentation technique Concorde.

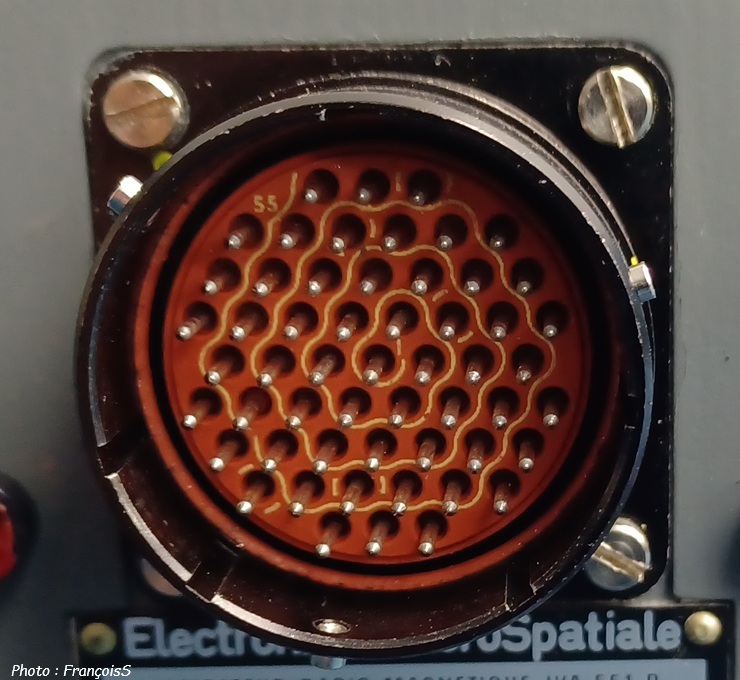

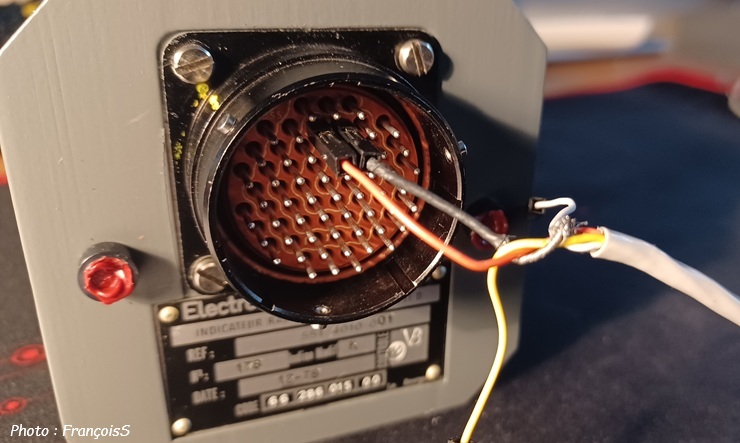

Les 2 pins utilisés sur le connecteur seront : 20 + 21 sur le connecteur de type R55 (55 contacts).

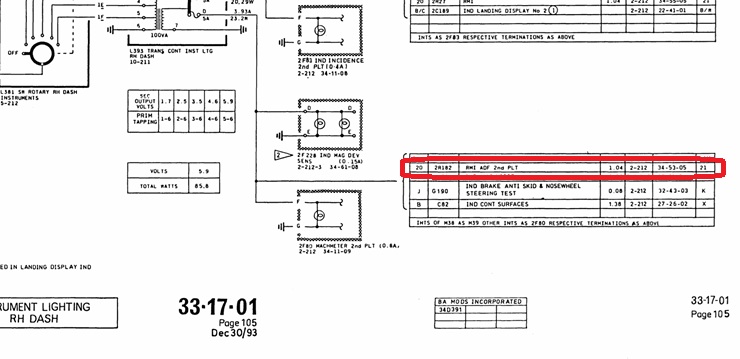

Pour les mordus de technique, un extrait de la doc WDM 33-17-01 p105 en rapport avec notre sujet.





On raccorde l'alimentation sur les pins 20 + 21.

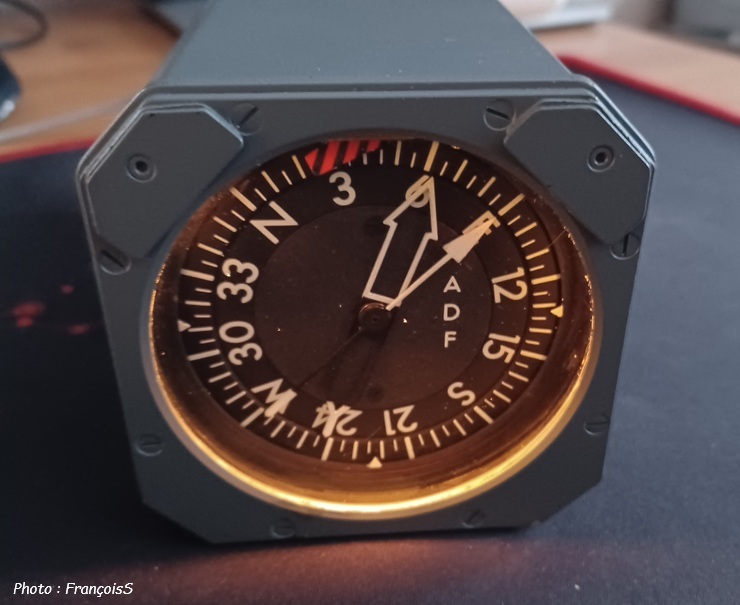

Et comme à chaque fois et immédiatement, l'instrument s'illumine : c'est ça la magie Concorde !





04/01/2017 (modification 14/05/2026)
