Aile : Bague sur biellette

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.



Une pièce de structure liée à la liaison aile/nacelle mais ici plus pour un usage de rigidification.

La bague (il y en a 2 au total mais de formes différentes, voir schéma plus loin) prend position entre l'extrémité de la biellette et le tube situé autour du boulon.

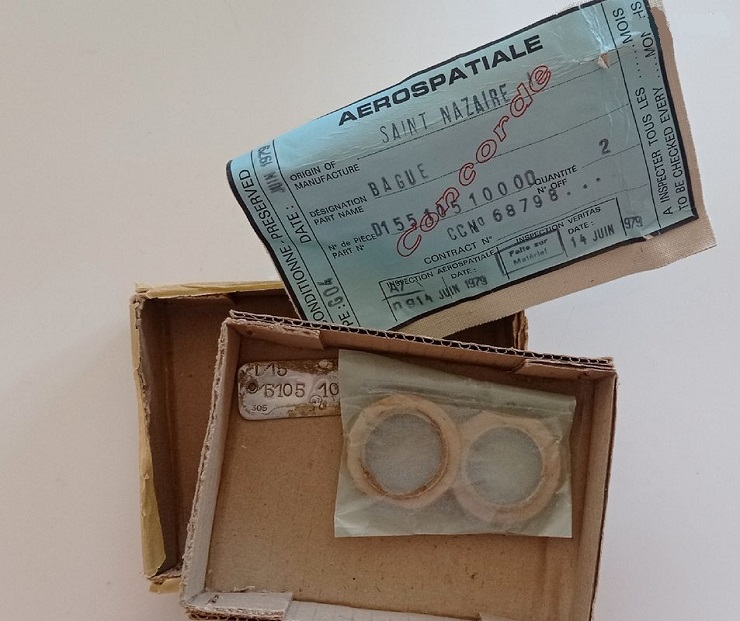

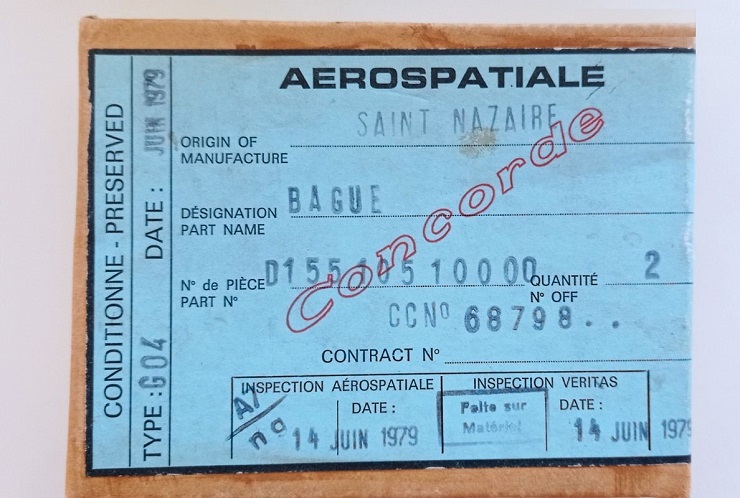

Le sachet contient 2 bagues identiques (N°160 sur schéma plus loin)



Aile : bagues sur biellette de renfort



Aile : bagues sur biellette de renfort

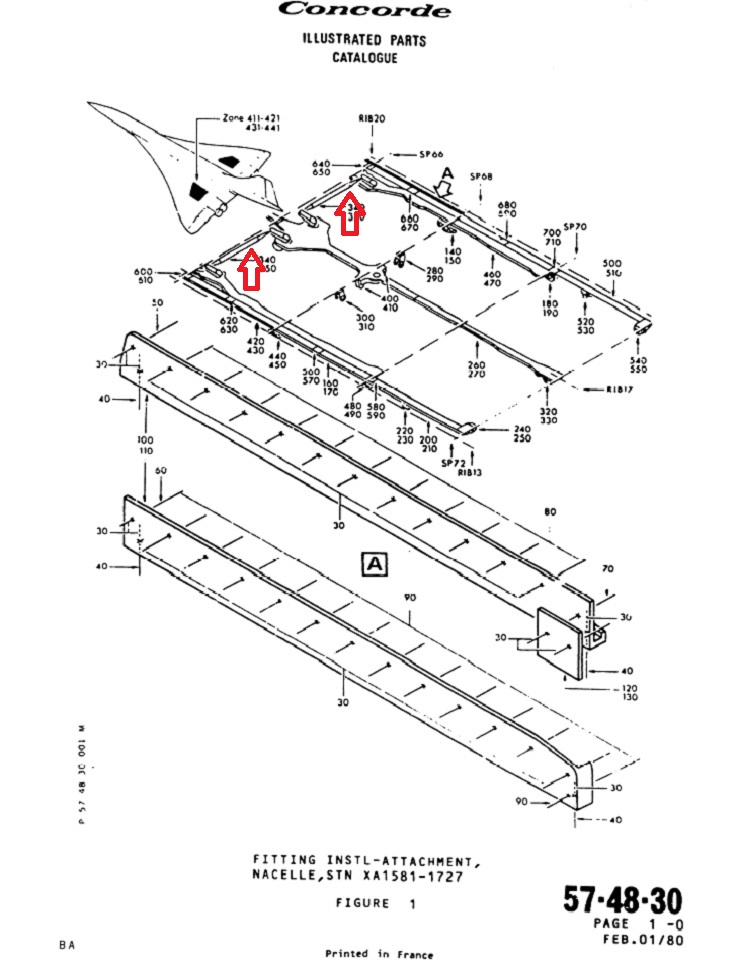

Pour les mordus de technique, vous trouverez un complément d'informations et la localisation de cette pièce dans l'IPC 57-48-30 (Figure 1 + 13) .
