Fuselage : Valve d’échantillonnage (Sampling valve)

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.



Une pièce liée aux circuits hydrauliques à identifier sur cette page.

Merci à Didier GLEZGO pour toutes ses photos et autorisations.

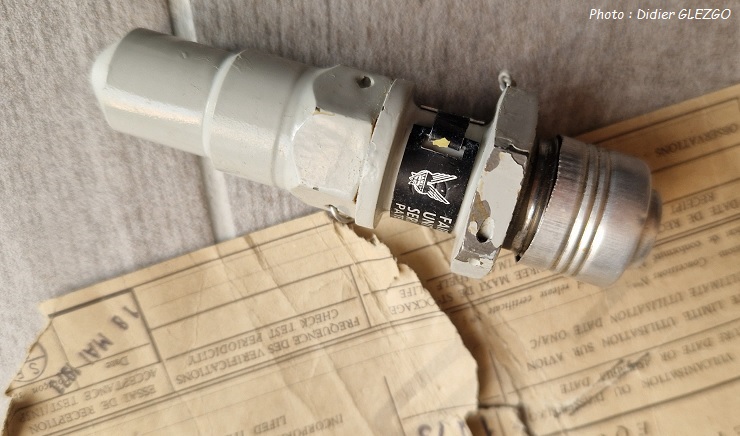

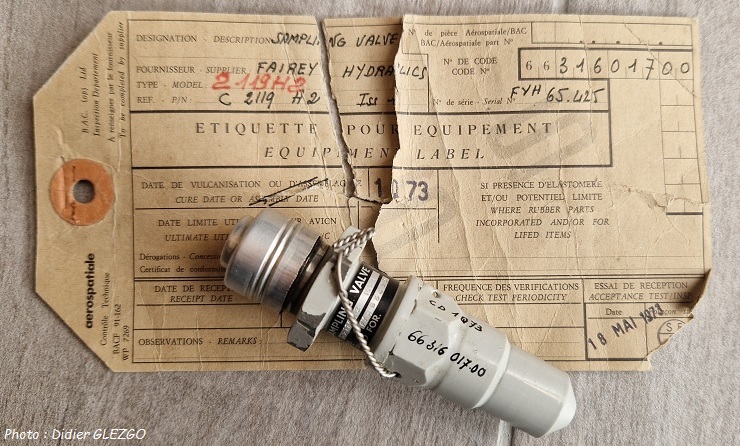

Les valves d'échantillonnage permettent le raccordement hydraulique et la maintenance pour des tests au sol des systèmes. Cette pièce n'est donc pas unique sur Concorde et se retrouve en de nombreux points sur Concorde.



Fuselage : Valve d’échantillonnage (Sampling valve)



Fuselage : Valve d’échantillonnage (Sampling valve)



Fuselage : Valve d’échantillonnage (Sampling valve)

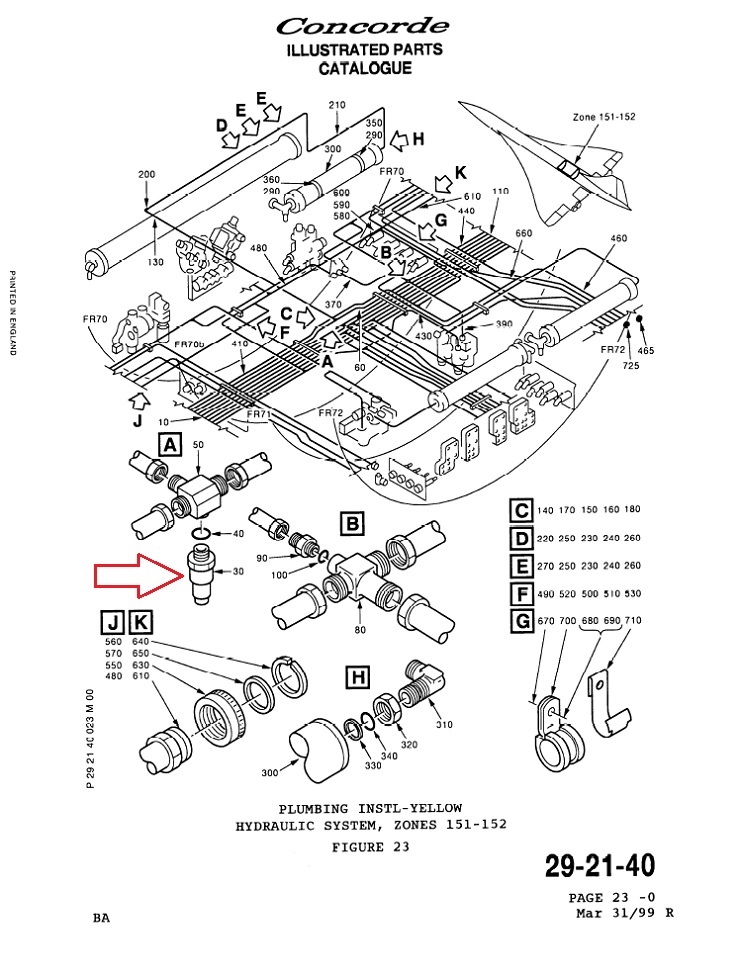

Pour les mordus de technique, vous trouverez un complément d'informations et la localisation de cette pièce dans l'IPC 29-21-40 (Figure 23) .



Fuselage : Valve d’échantillonnage (Sampling valve)



Une nouvelle fois tous mes remerciements à Didier GLEZGO.

François



30/12/2024
